戶外35KV組合互感器計量箱裝置
JLSZ-35KV干式高壓計量箱產品概述:
JLSZ-35型干式高壓計量箱 本型電壓互感器為三相五柱式電壓互感器之后，為消除因電力系統不同程度接地后而導致互感器發生鐵磁諧振大量燒毀而設計的抗鐵磁諧振的改進型產品，適用于交流50Hz、額定電壓35kV戶內裝置的電力系統中作電壓、電能測量及繼電保護用。

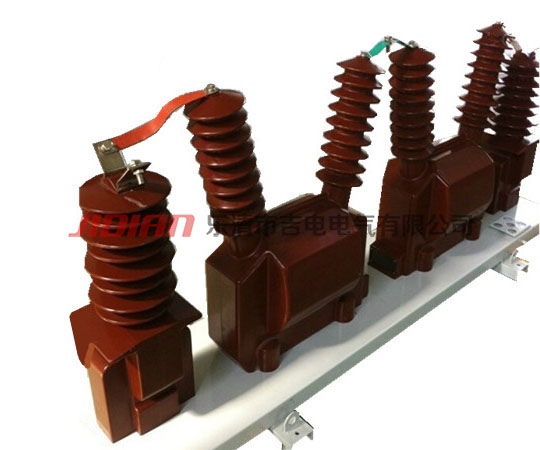

JLSZ-35本型電壓互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供35KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便35品結構 產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。
JLSZ-35KV干式高壓計量箱技術參數:
1.額定電壓比(V) 35000/100
2.額定電流比(A) 5-300/5
3.電壓互感器級次及負荷VA 0.2 20 |0.5 20
4.電流互感器級次及負荷(VA) 0.2s 10 |0.5s 10
5.短時熱電流倍數 80-100*1Ln
6.額定絕緣水平(KV) 40.5/95/185
JLSZ-35KV干式高壓計量箱其他說明:
1.安裝時需專業人員進行安裝，安裝前請認真閱讀本產品的安裝使用說明書中的各項說明，并做好驗收試驗，并按說明書接線。
2. 本產品如用于計量分支線路的電度或用于考核線路損耗時，可將計量箱安裝在電桿的支架上。
3.用于計量電力變壓器高壓側電度時，可與變壓器安裝在同一個平臺上或安裝在電桿上。
4. 新安裝運行中的計量箱發現相序相反時，會出現有功電度表仍然正轉，無功電度表反轉的現象，造成電度表計量錯誤，應將計量箱高壓側任意兩根對換位置，計量箱變?yōu)檎嘈蜻M行，才能保證計量箱準確計量。
5.本產品用于二相一地的電力線路計量電度時，應將地相接在計量箱B相上，其余二相按正相序連接，防止產生計量的附加誤差。
6. 產品吊運時必須使用設備上的吊攀。
JLSZ-35KV干式高壓計量箱訂貨須知:
訂貨時，用戶應向制造廠提出如下內容：
1、額定一次電壓比、電流比；
2、準確等級；
3、使用條件；
4、配電度表的種類和數量以及精度等級
