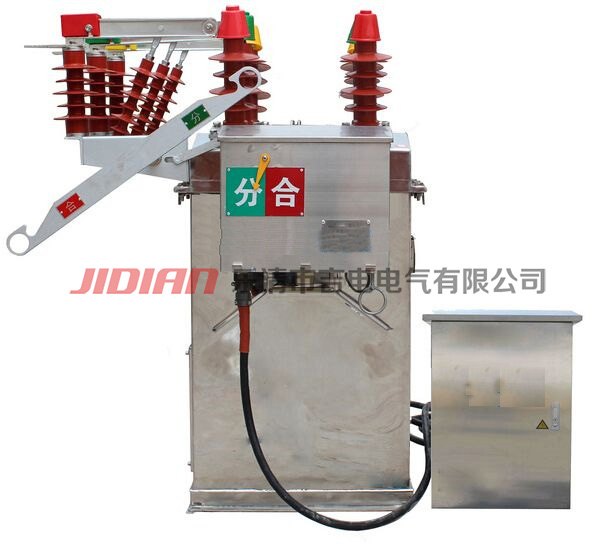

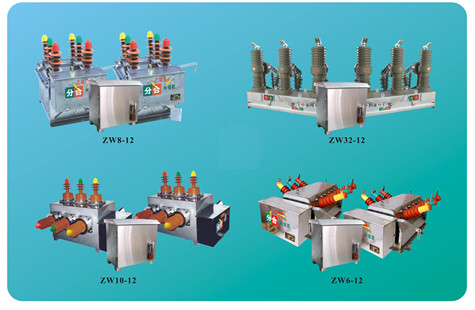

HZW8-12型雙電源全自動切換真空斷路器
HZW8-12型戶外高壓雙電源切換開關概述:
HZW8-12型戶外雙電源自動投切裝置（以下簡稱“雙電源裝置”）由樂清市吉電電氣有限公司自主研發生產，系三相交流50Hz戶外高壓開關設備，由兩臺柱上真空斷路器和一臺MGK13智能雙電源切換控制器構成；該裝置主要應用于煤礦、石油、鋼廠等高供電可靠性場所以及農網和城網的10kV配電系統，作為分、合負荷電流、過載電流、短路電流之用，并可實現雙路電源自動切換，保證重要負載的實時供電，具有占地少，投資小，調試維護方便等特點，是實現供電自動化的理想開關設備。

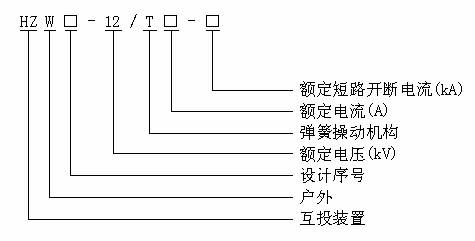

HZW8-12型戶外高壓雙電源切換開關型號含義:
HZW8-12型戶外高壓雙電源切換開關使用環境:
a.周圍空氣溫度：-25℃～+40℃；
b.海拔高度：不超過2000m；
c.周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
d.風速不超過34m/s；
e.來自開關設備和控制設備外部的振動或地動是可以忽略的；
f.污穢等級：Ⅳ級。
HZW8-12型戶外高壓雙電源切換開關功能特點:
（1）實現雙電源互投控制、優先級備自投控制，具有故障閉鎖、PT斷線閉鎖、兩側開關位置閉鎖，一側失壓分閘，一側自動合閘功能。
（2）可根據用戶要求，可配備過流、限時速斷保護功能，保護定值可連續可調。
（3）遙控功能，可配備無線遙控器，實現近距離遙控開關合、分控制，且帶有自動邏輯閉鎖判斷功能，安全可靠。
（4）本地操作、自動操作模式，可互相轉切換，并可根據用戶要求具有主、備投優先級功能。
（5）可根據用戶要求，配置完善的‘四遙’功能，可實現遙控、遙測、遙信、遙調功能。
HZW8-12型戶外高壓雙電源切換開關技術參數:
|
序號 |
名 稱 |
單位 |
數 據 |
|||
|
1 |
額定電壓 |
kV |
12 |
|||
|
2 |
額定電流 |
A |
630 |
|||
|
3 |
額定頻率 |
Hz |
50 |
|||
|
4 |
額定絕緣水平 |
工頻耐壓(1min) |
kV |
42 |
||
|
沖擊雷電耐壓(峰值) |
75 |
|||||
|
5 |
額定短路開斷電流 |
kA |
12.5 |
16 |
20 |
|
|
6 |
額定短路關合電流（峰值） |
31.5 |
40 |
50 |
||
|
7 |
額定峰值耐受電流 |
31.5 |
40 |
50 |
||
|
8 |
額定短時耐受電流 |
12.5 |
16 |
20 |
||
|
9 |
額定短路持續時間 |
s |
4 |
|||
|
10 |
額定短路開斷電流開斷次數 |
次 |
30 |
|||
|
11 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|||
|
12 |
機械壽命 |
次 |
10000 |
|||
|
13 |
額定操作電壓及輔助回路額定電壓 |
V |
AC220V、DC220V、DC24V |
|||
|
電 磁 兼 容 特 性 |
絕緣電阻 |
>10MΩ |
||||
|
絕緣強度 |
2.5kV |
|||||
|
電壓突降和中斷 |
100%、0.5s |
|||||
|
高頻干擾 |
串模 |
1.5kVP |
||||
|
共模 |
2.5kVP |
|||||
|
瞬變脈沖群 |
4.0kVP |
|||||
|
浪涌干擾 |
4.0kVP |
|||||
|
靜電放電 |
8kV |
|||||
|
工頻磁場 |
100A/m |
|||||
|
阻尼震蕩 |
100A/m |
|||||
|
沖擊電壓 |
5kV，1.2/50μs |
|||||
|
電 |
工作電源 |
AC220V或其它 |
||||
|
功耗 |
≤10W |
|||||
|
頻率 |
50Hz、60Hz |
|||||
|
額 |
電流互感器 |
5A或1A，功耗<1.0VA/相 |
||||
|
電壓互感器 |
100V或220V，功耗<0.5VA/相 |
|||||
|
頻率 |
50Hz或60Hz |
|||||
|
測量范圍及精度 |
電流 |
(10%～120%)ⅹIn ≤±0.5℅ |
||||
|
電壓 |
(10%～120%)ⅹUn ≤±0.5℅ |
|||||
|
頻率 |
45HZ～65HZ ≤±0.02HZ |
|||||
|
保護性能參數 |
電流 |
(20%～2000%)ⅹIn ≤±3.0℅ |
||||
|
事件分辨率 |
2ms |
|||||
|
故障檢出分辨率 |
10ms |
|||||
|
通訊接口 |
調試口 |
面板配有1路RS232調試口 |
||||
|
無線網卡 |
選配1路無線網卡接口，200米內無線收發數據 |
|||||
|
防護等級 |
戶外安裝等級 |
不低于IP54 |
||||
|
平均無故障時間 |
MTBF |
不低于50,000h |
||||
|
|
|
|||||
動投入，雙側電源互相投切。如圖1所示，初始狀態1PT、2PT有壓，斷路器A合，斷路器B分。如果主電源進線失電，1PT由有壓變為無壓，那么互投控制器根據邏輯判斷將先分閘斷路器A，后合閘斷路器B，切換至備用電源供電。即使主電源來電，備用電源非故障不失壓情況下，仍由備用電源供電。
6.2有優先級備自投
有優先級備自投是指區分斷路器A、B合閘供電的優先級，例如設置優先級高的開關為斷路器A，當發生備自投時電源切換至優先級低的斷路器B，但當優先級高的開關這側恢復供電時，互投控制器根據邏輯將重新切換電源回優先級高的電源，斷路器B分閘，由斷路器A合閘供電，恢復初始狀態。
6.3備自投閉鎖
判斷條件1：CT有過流，判定負載或線路發生故障，開關分閘動作，不應當自動切換再次供電。
判斷條件2：遙控或手動分閘開關，判定人為檢修或者倒閘，不應當自動切換再次供電。
判斷條件3：PT斷線閉鎖備自投，并報斷線故障，提醒檢修人員。
HZW8-12型戶外高壓雙電源切換開關備自邏輯圖:
HZW8-12型戶外高壓雙電源切換開關安裝示意圖:
