HZW32-12型雙電源全自動轉換真空斷路器
| HZW32-12型全自動雙電源產品概述： |

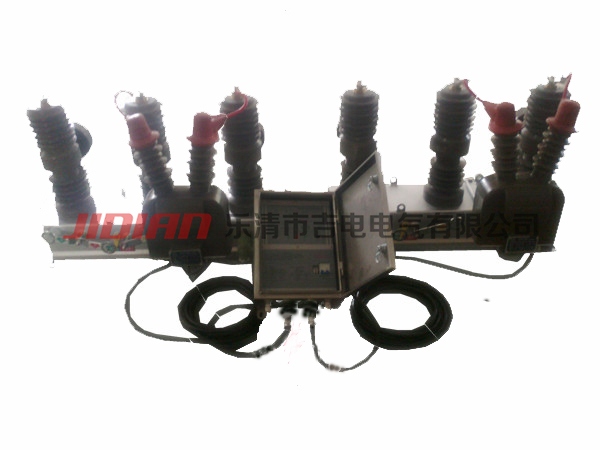

HZW32-12型戶外雙電源自動投切裝置（以下簡稱“雙電源裝置”）系三相交流50Hz戶外高壓開關設備，由兩臺柱上真空斷路器和一臺智能雙電源切換控制器構成；該裝置主要應用于煤礦、石油、鋼廠等高供電可靠性場所以及農網和城網的10kV配電系統，作為分、合負荷電流、過載電流、短路電流之用，并可實現雙路電源自動切換，保證重要負載的實時供電，具有占地少，投資小，調試維護方便等特點，是實現供電自動化的理想開關設備。

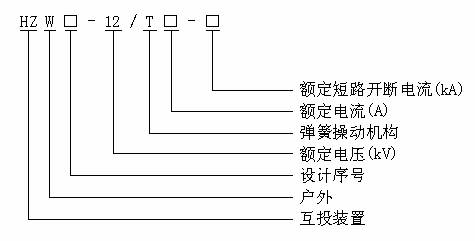

HZW32-12型全自動雙電源型號含義：
HZW32-12型全自動雙電源使用環境：
周圍空氣溫度：-25℃～+40℃；
海拔高度：不超過2000m；
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s；
來自開關設備和控制設備外部的振動或地動是可以忽略的；
污穢等級：Ⅳ級。
HZW32-12型全自動雙電源主要功能：
a.功能特點
（1）實現雙電源互投控制、優先級備自投控制，具有故障閉鎖、PT斷線閉鎖、兩側開關位置閉鎖，一側失壓分閘，一側自動合閘功能。
（2）可根據用戶要求，可配備過流、限時速斷保護功能，保護定值可連續可調。
（3）遙控功能，可配備無線遙控器，實現近距離遙控開關合、分控制，且帶有自動邏輯閉鎖判斷功能，安全可靠。
（4）本地操作、自動操作模式，可互相轉切換，并可根據用戶要求具有主、備投優先級功能。
（5）可根據用戶要求，配置完善的‘四遙’功能，可實現遙控、遙測、遙信、遙調功能。
b.無優先級備自投
無優先級備自投是指雙側進線電源互為備用，當一側失電后另一側主動投入，雙側電源互相投切。如圖1所示，初始狀態1PT、2PT有壓，斷路器A合，斷路器B分。如果主電源進線失電，1PT由有壓變為無壓，那么互投控制器根據邏輯判斷將先分閘斷路器A，后合閘斷路器B，切換至備用電源供電。即使主電源來電，備用電源非故障不失壓情況下，仍由備用電源供電。
c.有優先級備自投
有優先級備自投是指區分斷路器A、B合閘供電的優先級，例如設置優先級高的開關為斷路器A，當發生備自投時電源切換至優先級低的斷路器B，但當優先級高的開關這側恢復供電時，互投控制器根據邏輯將重新切換電源回優先級高的電源，斷路器B分閘，由斷路器A合閘供電，恢復初始狀態。
d.備自投閉鎖
判斷條件1：CT有過流，判定負載或線路發生故障，開關分閘動作，不應當自動切換再次供電。
判斷條件2：遙控或手動分閘開關，判定人為檢修或者倒閘，不應當自動切換再次供電。
判斷條件3：PT斷線閉鎖備自投，并報斷線故障，提醒檢修人員。

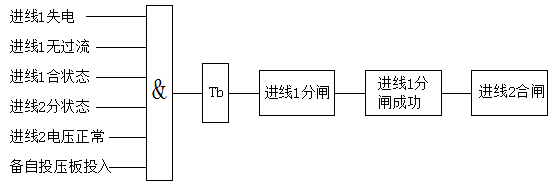

正常失壓，無過流故障情況
e.備自投延時
分支側有過流故障，備自投功能閉鎖。
f.進線開關合閘操作情況

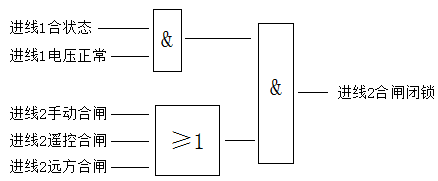

（1）控制器合閘：通過控制器面板、遙控器或遠方后臺合閘

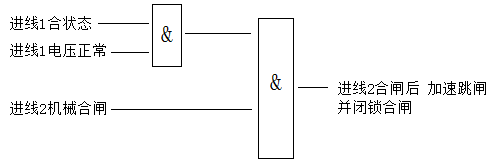

（2）機械合閘：不通過控制器，直接操作開關機構的合閘

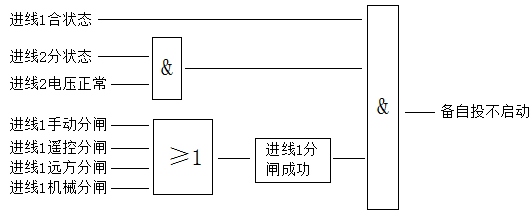

g.進線開關分閘操作情況
h.帶繼電保護
正常情況下 主備用電源線路均有電 斷路器A合閘，斷路器B分閘，負載由主電源供電。
繼電保護功能投入，并設置二次重合閘
控制器判斷負載側發生故障，互投切功能閉鎖，不能互投，經過T1延時后A分閘，判斷A分閘后，再經過T2第一次重合閘延時，A重合于故障點，立即后加速跳閘，再經過T3第二次重合閘延時，A仍然重合于故障點，立即后加速跳閘，并重合閘閉鎖，不再重合閘。此時，A和B都出于分閘狀態。
8事件記錄及遠動功能
HZW32-12型控制器可配置強大的遠動通信功能，具體如下：
控制器帶有RS232接口：通過RS232接口對控制器參數進行設置；
控制器可具有RS485通訊接口：便于用戶實現有線通訊連接；
控制器可具有無線網卡功能：便于用戶在200米范圍內通過PC機采用無線通訊方式對控制器及其各種電量參數實時監控；
控制器可具有GPRS功能：可以通過中國移動或者中國聯通網絡遠程對控制器及其各種電量參數實時監控；
建議用戶使用無線網卡功能，這樣就可以在設備周圍的值班室內通過PC機無線的實時的監控控制器及各種電量參數變化。避免通過RS485布線帶來的工作量和中間出現的各類問題。
