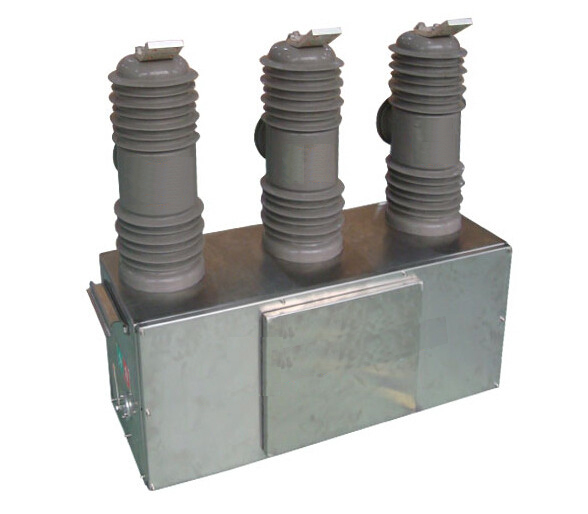

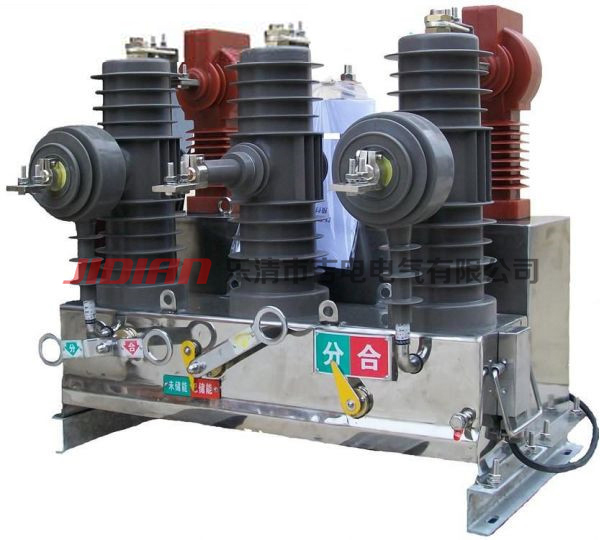

YFJLSZ-10預付費真空斷路器
YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）性能概述：
本型號組合互感器由樂清市吉電電氣有限公司自主研發生產，適用于額定頻率50HZ額定電壓6～10KV電力系統的分支及專用變壓器中作預付費式的計量及保護，配用優越的永磁真空斷路器，能開斷過負荷電流(可調)，開斷短路電流20KA，從而有效的保護了用電設備，并且徹底杜絕了電費的催討問題，干式免維護、計量、保護單獨磁路，互不干擾，計量精確度達0.2S級，電流變比任選，可做雙變比擴大使用范圍，小計量，大保護，使產品更為優越，防竊電能力強，采用航空插頭接線，使設備安裝更為簡便，引線密封嚴密且可鉛封。產品一體化強，結構合理，三防性能優越。
YFJLSZ- 6、10Ⅱ型預付費高壓計量裝置是由負荷式永磁真空開關和組合互感器及電能計量控制箱組成。YFJLSZ- 6、10Ⅱ型預付費高壓計量裝置適用于額定電壓6～10kV電力系統的分支及專用變壓器中作預付費式計量，并配有優越的負荷永磁真空開關，能開斷正常負荷電流，杜絕了電費的催討問題。
干式免維護，計量保護單獨磁路，互不干擾;計量精確度達到0.2S級，電流變比可做雙變比擴大適用范圍。多變比、寬負荷，使產品更為優越，防竊電能力強，采用航空插頭接線，使設備安裝更為簡便，引線密封可鉛封，實現互感器與斷路器一體化，結構簡單合理，整體的體積小，這是我公司研發生產預付費式組合互感器以來的一個創新，使用方式和一型產品一致。其設計理念在于，降低自身成本，提高產品質量，降低產品價格。在永磁負荷開關設計方面，我公司同ABB(中國)及西安高壓開關實驗研究所共同研制出了體積小，重量輕的雙穩態動作機構，在保證產品所有機械參數達到標準值的前提下，取締了以往的彈簧操作機構。因彈簧操作機構內部零件多，故障點也就相應多，而采用雙穩態永磁機構結構簡單，動作可靠性高，無需合分閘位置機械保持和脫機裝置，它是由永久磁鐵產生的吸力使斷路器保持在分、合閘位置。且此類型組合互感器還提供了永磁斷路器的工作電源，使用戶無需考慮開關動作問題。
互感器的設計方面，在符合國家互感器標準的前提下，將互感器的鐵心體積減小，級別不變，重量也減輕，使整體的安裝、視覺效果都有了很好的效果。
YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）技術參數：
▲額定頻率：50HZ
▲額定一次電流：5～600A
▲額定二次電流：5A(或1A)
▲額定二次電壓：100V
▲斷路器開關電源電壓：90V

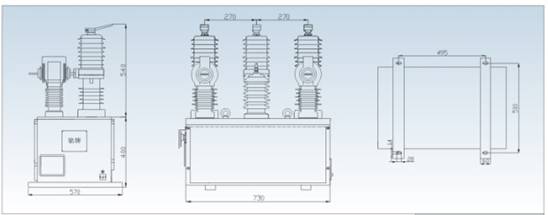

YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）外形安裝尺寸：

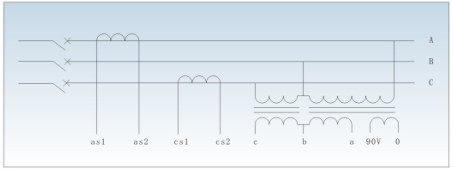

YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）接線原理圖：
YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）開關原理圖：
YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）執行標準：
1 GB1207—2006電壓互感器;
2 GB1208—2006電流互感器;
3 GB311.1—1997高壓輸變電設備的絕緣配合;
4 GB17201-2007組合互感器;
5 GB1984-2003;
6 GB/T11022-89;
7 JB3855-96;
8 DL/T402-99;
9 IEC62271-100。
YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）產品原理：
本產品是利用有功電能表內一對常閉節點(JBK)，當電量輸入表內后，常閉節點(JBK)斷開，按下控制箱內合閘按鈕(SB1)，開關合閘，送電后通過機械傳動使合閘控制回路的行程開關(CK1)常閉節點斷開，切斷合閘控制回路，同時將分閘行程開關(CK2)常閉節點閉合，給開關分閘作準備。如果用戶需要跳開開關，按下跳閘按鈕(SB2)即可跳閘。當開關合閘后，若有功電能表內無電量時，表內常閉節點(JBK)閉合，接通跳閘回路，使開關自動跳閘。此時再按合閘按鈕(SB1)不能合閘，實現預付費之目的。
YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）安裝，使用維護及運輸：
1 運輸
運輸過程中不得翻轉、傾斜，需采取防震措施。起吊時必須勾住箱體上的4個吊環，水平起吊。
2 驗收
檢查包裝是否損壞;對照產品裝箱單檢查文件是否齊全、附件及配件是否齊全;檢查互感器銘牌上的技術參數、產品合格證是否符合訂貨要求。
3 貯存
本互感器應存放在干燥、通風、防潮、防震、防有害氣體侵襲的室內。長期存放應定期檢查環境是否符合要求。
YFJLSZ-10預付費式組合互感器（帶真空開關型預付費高壓計量箱）訂貨須知：
訂貨時應詳細說明產品的型號、名稱、數量、電流互感器變比、等級、操作場所及交貨日期。
