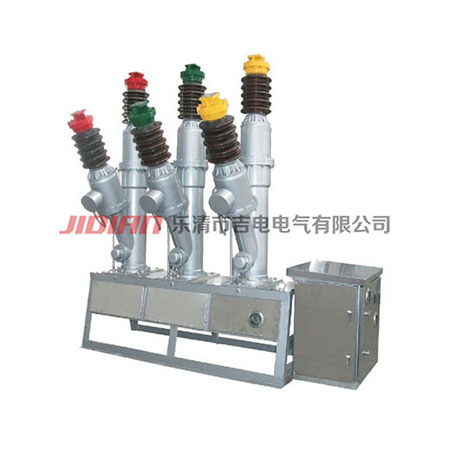

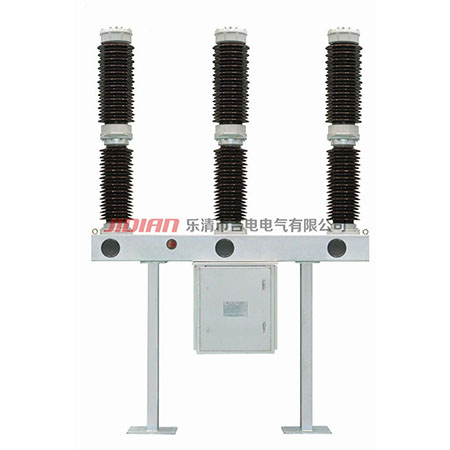

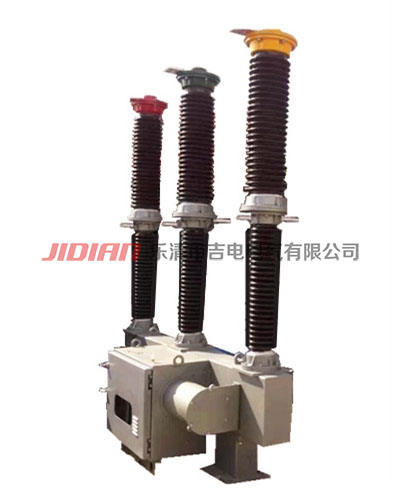

LW9-72.5戶外六氟化硫斷路器
| LW9-72.5型戶外六氟化硫斷路器概述： |
LW9-72.5瓷柱式高壓交流六氟化硫斷路器配CT20彈簧操動機構，采用自能滅弧原理，為單斷口結構，每臺斷路器的三極裝于一個框架上通過傳動機構實現三相機械聯動。電控可實現遠方和就地操作。
產品主要技術參數
序號 項 目 LW9-72.5
1 額定電壓 kV 66
2 額定電流 A 1250 3150
3 額定短路開斷電流 kA 31.5
4 額定短時耐受電流 kA 31.5(4s)
5 額定峰值耐受電流 kA 80
6 額定雷電沖擊耐受電壓 kV 斷口 350+60對地 350
7 額定1min工頻耐受電壓 kV 斷口 160+42對地 160
8 機構型號 CT20彈簧操動機構
| LW9-72.5型戶外六氟化硫斷路器產品性能特點： |
LW9-72.5瓷柱式高壓交流六氟化硫斷路器產品性能可靠，運行穩定，三極機械聯動操作，可適應我國各種環境條件的要求。
1）. 優良的開斷性能
2）．較長的電壽命
3）．可靠的絕緣性能
4）．較長的機械壽命
5）．運行安全可靠，維護工作量小
LW9-72.5型戶外六氟化硫斷路器技術參數：
|
名稱 |
單位 |
LW9-72.5 |
LW36-126/145 |
LW25-252 |
LW15B-252 |
||
|
額定電壓 |
kV |
66 |
126/145 |
252 |
252 |
||
|
額定頻率 |
Hz |
50 |
50 |
50 |
50 |
||
|
額定電流 |
A |
1250，3150,4000 |
2000,3150 |
4000 |
3150,4000 |
||
|
額定開斷電流 |
kA |
25,31.5 |
40/31.5 |
40 |
50 |
||
|
額定關合電流 |
kA |
80 |
100/80 |
100 |
125 |
||
|
額定短時耐受電流及持續時間 |
kA |
31.5(4s) |
40(4s)/31.5(4s) |
40(4s) |
50(4s) |
||
|
額定峰值耐受電流 |
kA |
80 |
100/80 |
100 |
125 |
||
|
近區故障開斷電流 |
kA |
|
le×90% le×75% |
||||
|
額定失步開斷電流 |
kA |
|
le×25% |
||||
|
爬電比距 |
cm/kV |
3.1 |
2.5, 3.1 |
||||
|
1分鐘工頻耐受電壓 |
干試 |
斷口 |
kV |
160+42 |
315 |
395+145 |
|
|
對地 |
160 |
275 |
460 |
||||
|
極間 |
160 |
275 |
--- |
||||
|
濕試 |
斷口 |
kV |
160+42 |
275 |
395+145 |
||
|
對地 |
160 |
275 |
460 |
||||
|
極間 |
160 |
275 |
--- |
||||
|
額定雷電沖擊耐受電壓 |
斷口 |
kV |
410 |
650/750 |
950+206 |
||
|
對地 |
350 |
550/650 |
1050 |
||||
|
極間 |
350 |
550/650 |
--- |
||||
|
5分鐘零表壓工頻耐受電壓 |
kV |
84 |
95/124 |
189 |
189 |
||
|
合閘時間 |
ms |
≤150 |
≤150 |
≤110 |
≤100 |
||
|
分閘時間 |
ms |
≤30 |
≤30(重合閘二 |
≤30 |
≤25 |
||
|
開斷時間 |
ms |
≤60 |
≤60 |
≤60 |
≤60 |
||
|
合分時間 |
ms |
40-60 |
40-60 |
50-70 |
40-60 |
||
|
操作不同期時間 |
分 |
ms |
≤2 |
≤2 |
≤2 |
≤2 |
|
|
合 |
ms |
≤4 |
|||||
|
額定重合閘操作循環 |
|
分-0.3s-合分-180s-合分 |
|||||
|
氣體額定壓力 |
MPa |
0.5;0.4 |
0.5 |
0.6 |
0.6 |
||
|
SF6氣體報警/閉鎖壓力 |
MPa |
0.45/0.40, |
0.45/0.40 |
0.55/0.50 |
0.55/0.50 |
||
|
SF6氣體年漏氣率 |
% |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
||
|
每極斷口數 |
個 |
1 |
1 |
1 |
1 |
||
|
機械壽命 |
次 |
3000 |
3000 |
3000 |
3000 |
||
|
接線端子水平縱向拉力 |
N |
790 |
1250 |
1500 |
1500 |
||
|
接線端子水平橫向拉力 |
N |
750 |
750 |
1000 |
1000 |
||
|
接線端垂直方向拉力 |
N |
750 |
1000 |
1250 |
1250 |
||
|
主回路電阻 |
μΩ |
≤50 |
≤45 |
≤45 |
≤42 |
||
|
配用機構 |
|
彈簧操動機構 |
彈簧操動機構 |
彈簧機構或 |
液壓機構或 |
||
|
每臺斷路器沖入SF6氣體重量 |
kg |
4 |
6 |
30 |
30 |
||
|
每臺斷路器重量 |
kg |
1000 |
1400 |
3500 |
4000/4500 |
||
|
符合標準 |
|
GB/T1984.IEC60056 |
|||||
