LW36-126KV戶外六氟化硫斷路器
LW36-126型戶外六氟化硫斷路器概述：
LW36-126型該產品與國外同類型產品相比，更能滿足國內電力市場的需求。我公司不僅可以根據用戶的不同需求，設計出靈活多樣的布置形式，并可以
實行整個變電站一次設備(包括間隔支承母線、桿塔等)及二次設備的總承包。LW36-126型敞開式組合電器，結構先進，性能優良，各項技術參數完全滿足GB和IEC相關標準的要求。該產品既有封閉式組合電器結構緊
湊、占地面積小的特點，又有敞開式電器價格便宜、檢修方便的優點，其占地面積比常規電站減少約60%，尤其適合城網、山區和工礦企業變電站選用。
LW36-126型戶外六氟化硫斷路器結構簡介：
該產品有戶內和戶外兩種布置形式，每種布置形式可分為斷路器間隔和測保間隔。每個間隔均由固定部分和可動部分兩大部分組成。固定部
分包括隔離插頭、接地開關和就地操作控制柜等?？蓜硬糠质且孕≤嚍榛鴮⒉煌娖髟M裝在一起的可整體移動的電器模塊。斷路器間隔的可動部分由自能式SF6斷路器、電流互感器和隔離插頭等組成。測保間隔的可動部分由電壓互感器、避雷器和隔離插頭等組成。
LW36-126型戶外六氟化硫斷路器主要特點：
斷路器為新一代自能式SF6斷路器，配彈簧操動機構。
斷路器間隔和測保間隔的結構形式一致。
小車和接地開關均配電動操動機構，包括斷路器在內均可在就地操作控制柜內進行近控操作。
從就地操作控制柜至各元件的二次接線為插接式，還可以提供智能控制柜，實現無人值守。
一次接線方式靈活，檢修時不影響用戶連續用電。
總體布置簡捷、美觀、既可適用于戶內，也可適用于戶外。
LW36-126型戶外六氟化硫斷路器使用環境：
環境溫度：-30℃~+40℃
風壓：≤700Pa
海拔高度：≤3000m
地震烈度：≤8度
空氣污穢程度：Ⅲ級
覆冰厚度：10mm
LW36-126型戶外六氟化硫斷路器主要技術參數：
序號
項目
單位
技術參數
1
額定電壓
KV
126
2
額定頻率
Hz
50
3
額定電流
A
3150
4
額定短路開斷電流
短路電流
kA
40
直流分量
—
40%
5
額定短路持續時間
s
4
6
額定短時耐受電流
kA
40
7
額定短路關合電流(峰值)
kA
100
8
額定峰值耐受電流
100
9
額定1min 工頻耐受電壓(有效值)
相對地、相間
kV
230
斷口間
265
10
額定雷電沖擊耐受電壓(峰值)
相對地、相間
550
斷口間
630
11
5min零表壓耐壓(有效值)
斷口間、相對地
95
12
額定失步開斷電流
kA
Ie×25%
13
近區故障開斷電流
Ie×90%，Ie×75%
14
額定線路充電開斷電流
A
50
15
額定操作順序
—
O-0.3s-CO-180s-CO
16
首開極系數
—
1.5
17
合閘時間
ms
≤135
18
分閘時間
≤32
19
開斷時間
≤60
20
合分時間
60
21
分閘同期性
2
22
合閘同期性
3
23
額定SF6氣體壓力 (20℃)
Mpa
0.5
24
SF6氣體年漏氣率
—
≤0.5%
25
氣體水分含量
ppm(v/v)
≤150
26
無線電干擾電平
μV
≤2500
27
機械壽命
次 times
6000
28
每臺斷路器質量
kg
1400
29
每臺充入SF6氣體質量
6
30
每極主回路電阻
μΩ
40

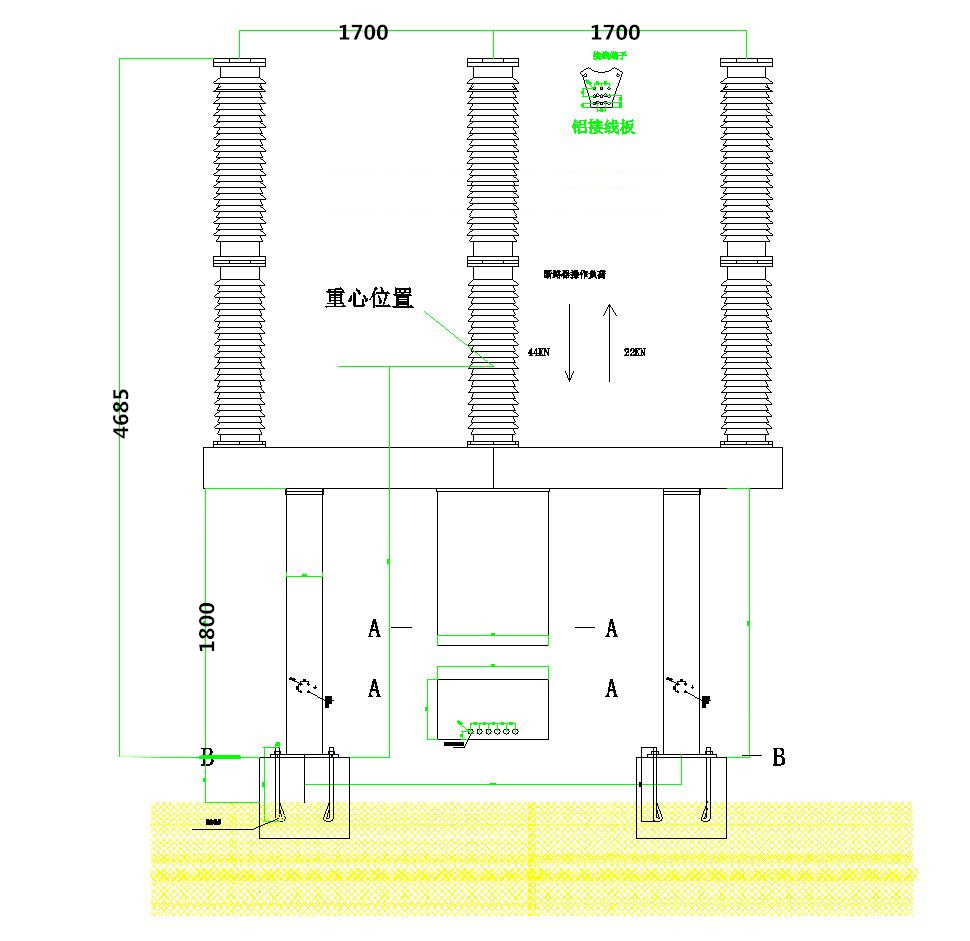

LW36-126型戶外六氟化硫斷路器外形尺寸：
LW36-126型戶外六氟化硫斷路器訂貨須知：
產品的布置方式是戶內或戶外，以及安裝方式。
額定電壓、額定電流和短路開斷電流。
電流互感器、電壓互感器、避雷器的型號、名稱、電流比、電
壓比、二次線圈數量、準確級及額定輸出。
接地開關數量及操作方式。
戶外布置時是否配置桿塔和間隔支撐母線。
用戶其它特殊要求可以協商。

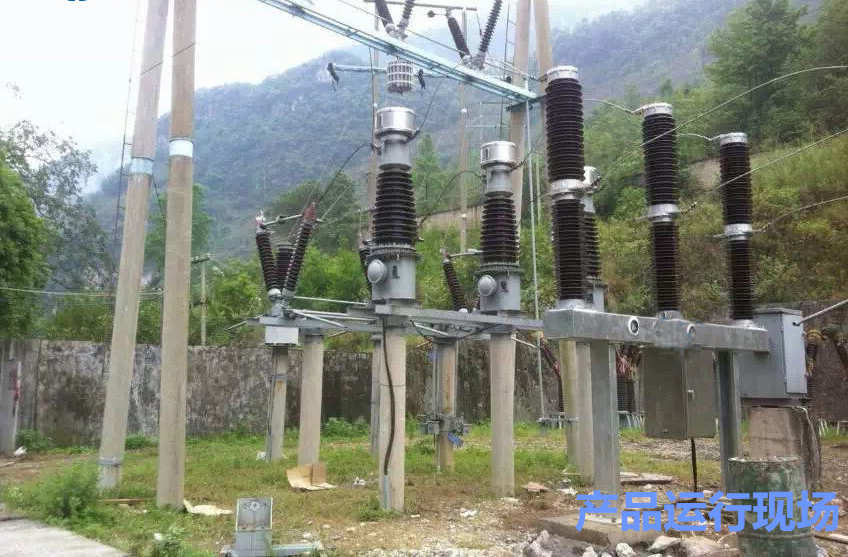

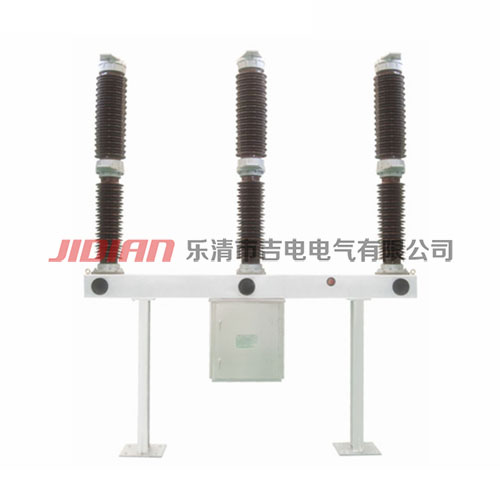

LW36-126型戶外六氟化硫斷路器圖片：
