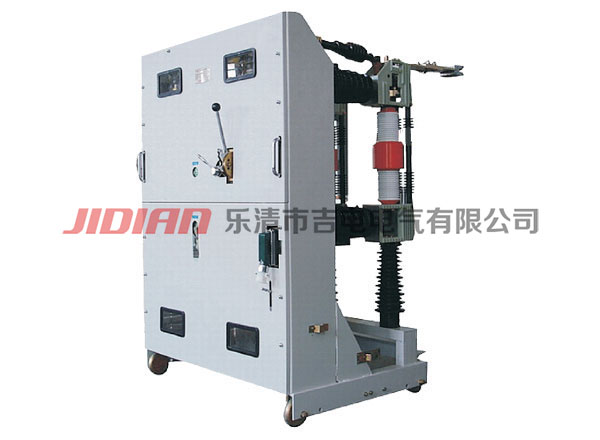

ZN39-40.5手車式戶內真空斷路器
ZN39-40.5型戶內真空斷路器概述:
ZN39-40.5型系列戶內高壓真空斷路器，系三相交流50Hz、額定電壓40.5kV的戶內高壓配電裝置。與JYN1-35，GBC-35開關柜配套使用。產品符合GB1984《交流高壓斷路器》之要求。配套產品有：隔離手車及PT手車等。
該斷路器采用空氣絕緣，斷路器滿足正常運行條件下的空氣距離和爬距要求，總體而已合理，結構穩定，裝調便利。
操作機構采用電磁機械CD10-III或彈簧機械CT19N。
斷路器有一套聯鎖裝置，與開關柜配套使用，采用強制機械閉鎖方式，滿足開關柜“五防”功能要求
ZN39-40.5型戶內真空斷路器結構特點:
ZN39-40.5系列戶內高壓真空斷路器系三相交流50Hz，額定電壓40.5kV的戶內裝置。總體設計為手車式結構，每只滅弧室由兩個絕緣子和一個絕緣板支撐，便于裝入手車式開關柜。斷路器可配裝電磁和彈筑操動機構。手車裝有接地觸頭，保證手車在工作位置或試驗位置時能可靠接地。
ZN39-40.5型戶內真空斷路器使用環境:
環境溫度：-25℃～+40℃。(允許在-30℃時儲運)
海拔高度：1000m。
空氣相對濕度：日平均不大于95％。
月平均不大于90％。
飽和蒸氣壓日平均值不大于2.2×10-3MPa。
月平均值不大于1.8×10-3MPa。
地震烈度不超過8度。
無火災、爆炸、嚴重污染、化學腐蝕及劇烈震動的場所。
ZN39-40.5型戶內真空斷路器主要技術參數:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZN39-40.5型戶內真空斷路器主要機械參數:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：分閘速度指觸頭剛分12mm時的平均速度，合閘速度指觸頭合上前12mm時的平均速度。
|
