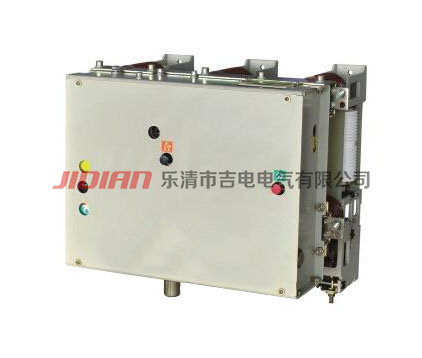

ZN65-12戶內真空斷路器
ZN65-12型戶內真空斷路器概述:
斷路器作為配電線路中的一個重要元件，承擔著線路電力的接通、切斷、故障保護等功能。真空斷路器以其絕緣強度高，熄弧能力強，沒有火災和爆炸危險等諸多優點而受到電力部門的完全認可，在7.2kV～12kV范圍內，真空斷路器以占絕對優勢，并在很短的時間內會完全取代油（或少油）斷路器。
九十年代以來，國外著名的公司紛紛推出新一代12kV真空斷路器，如德國SIEMENS公司推出的3AH1～3AH5系列真空斷路器，ABB公司推出的VD4型真空斷路器，日本三菱公司推出的VK型真空斷路器等等。它們顯著的特點是：可靠性大為提高，尺寸小巧，外觀精美，適合目前電力行業的發展要求。
隨著我國電力事業的大力發展，市場迫切需要在性能、可靠性、外觀上接近但價格明顯低于國外同類產品的真空斷路器。根據這一趨勢，我廠根據我國電力行業的要求和國際上真空斷路器技術發展的最新發展趨勢自行研制開發的ZN65A-12型新一代系列戶內交流真空斷路器，并通過甘肅省經濟貿易委員會組織的專家鑒定。本斷路器可以使用在交流50Hz（60Hz），12kV及以下的電力系統中。
ZN65A –12系列戶內高壓真空斷路器符合GB1984、DL403、GB/T11022、IEC56等標準規定，并在國家高壓電器質量監督檢驗中心和KEMA試驗站通過了嚴格的型式試驗。
ZN65-12型戶內真空斷路器使用環境條件:
a. 周圍空氣溫度上限不高于+40 °C、下限不低于-10°C；
b. 海拔不超過1000m。該產品使用在7.2kV系統中時，通過計算校核，使相對濕度應控制在日平均值不大于95%，月平均值不大于90%；
c. 飽和蒸氣壓應控制在日平均值不大于2.2×10
d. 安裝地點應無經常性的劇烈震動；
e. 周圍空氣應不受腐蝕性或可燃性氣體，水蒸汽的明顯污染；
f. 安裝場所應保持干燥、清潔。

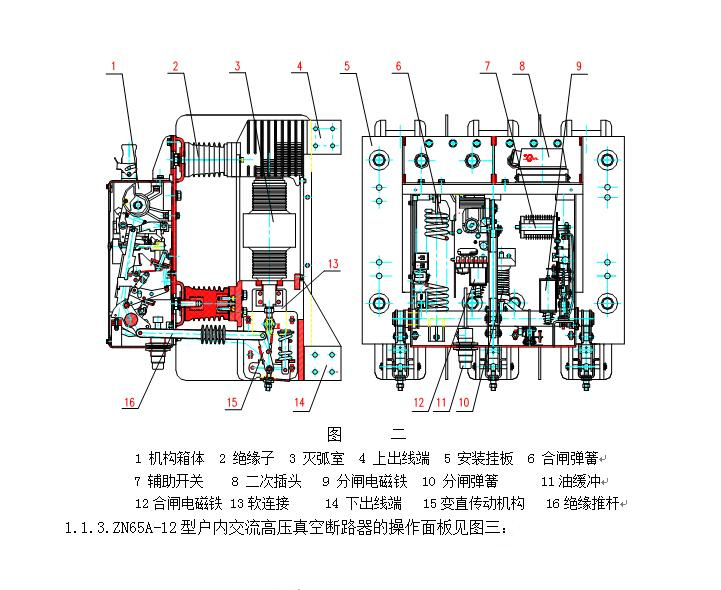

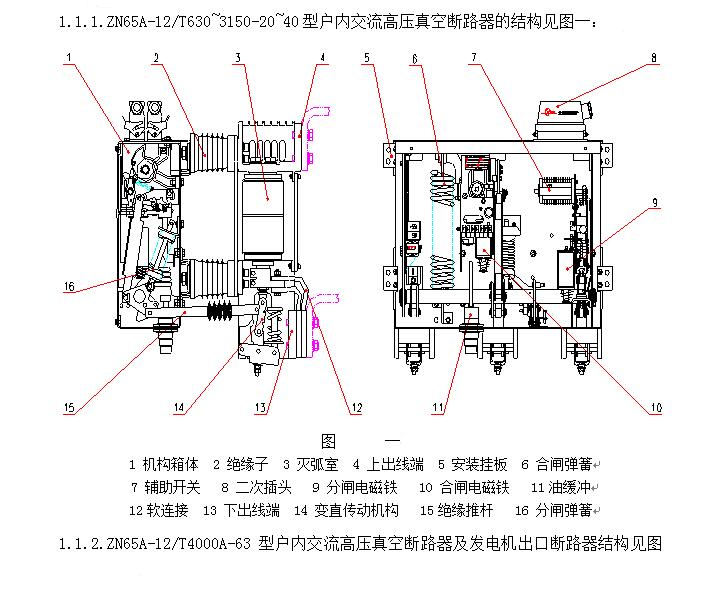

ZN65-12型戶內真空斷路器結構及工作原理:
ZN65-12型戶內真空斷路器技術特點:
1. 采用整體式布局：提高了整機的加工與裝配精度、穩定性、可靠性，用戶在不經調試的情況下直接投入運行。
2. 適配性好：可方便配用于JYN3，KYN3，KYN18C，XGN2， GG1A，KGNB12等多種柜型。
3. 規格齊全,成系列化：ZN65A-12型斷路器額定短路開斷電流從20kA到63kA，額定電流從630A-4000A。額定短路開斷電流和額定電流不同時，只有真空滅弧室、上下支座、合閘簧、觸頭壓力簧、分閘簧和儲能電機等個別另部件不同，其余另部件在各規格都能通用。相距不同時僅框架和大軸不同。斷路器外形及安裝尺寸也僅有三種，大大方便用戶的選用。
4. 單元模塊化設計：斷路器機構箱內按功能進行單元模塊化設計分為六個單元，即合閘功能單元、分閘功能單元、傳動功能單元、控制功能單元、狀態指示功能單元及聯鎖功能單元,提高了產品的可靠性，易于裝配、維護及組織規模化生產。
5. 獨特的變直傳動機構：采用獨特的變直傳動機構驅動真空滅弧室動觸頭，該傳動機構將觸頭簧從運動部分分離，使得運動系統中各傳動環節的質量及轉動慣量大大減小，降低了合、分閘功，使得各傳動環節及主回路的壽命長。同時還可減小主回路水平方向上的受力，三相主回路運動同期性好。
6. 操動機構：斷路器操動機構為電動機通過兩級蝸輪副傳動帶動貯能軸拉伸合閘簧貯能，傳動平穩，噪音低。同時，可通過第二級蝸輪副手力貯能，結構簡單，操作輕松。操動機構在使用中不須再加油潤滑。
7. 控制回路功能更強：增設有防跳回路，信號采集回路，便于計算機集中監測和控制。
8. 絕緣水平高：開斷后斷口工頻耐壓48kV/1min，沖擊耐壓85kV；有機絕緣件表面爬電距離≥240mm, 無機絕緣件表面爬電距離≥216mm，高于國外同類產品要求。
9. 技術參數高：
a. 機械壽命長，達20000次。
b. 額定短路關合電流（峰值）及額定動穩定電流（峰值）值高：31.5 kA 達100kA，40 kA達130kA，63 kA 達160kA，發電機出口斷路器達176 kA。
c. 短路開斷次數多：31.5kA及以下規格斷路器開斷次數為50次，40kA開斷次數為30次，63kA開斷次數為20次，發電機出口斷路器開斷次數為8次。
10.ZN65A-12/T4000-63及發電機出口斷路器除了具有ZN65A-12系列斷路器的特點的同時，還有以下獨特的特點：
a. 主回路部分采用雙支持絕緣子支撐，外觀精美,主回路強度高，承受電動力能力強，經試驗完全滿足動穩定的需要，同時使得安裝鋼板的加工工藝性很好。
b. 上、下支架采用T2鑄銅鑄造，足夠的散熱面積解決了大電流長期工作的發熱問題，使該斷路器能滿足1.1倍額定電流溫升試驗的要求(KGNB12柜中不加風機滿足)。
c. 斷路器傳動主軸采用花鍵軸與各拐臂片聯結，使得各拐臂片的孔與孔之間位置精度高，裝配方便。
