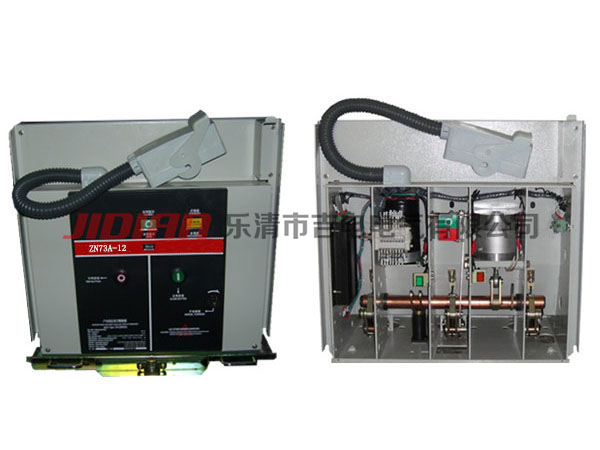

zn73A-12戶內永磁真空斷路器
ZN73A-12戶內永磁真空斷路器概述:
ZN73A-12、ZN73A-12型永磁真空斷路器適用于10KV變電站或終端供電的市區配電站和工業用電設備中，作保護控制和短路保護用。由于永磁真空斷路器對變壓器等電器設備的保護作用，可控制線路斷路、過載、涌流...，有效的對變壓器，電器設備，線路的進行保護作用。更可靠，更經濟，特別適用于環網、雙輻射供電單元和箱式變電站。
ZN73A-12戶內永磁真空斷路器描述:●零部件少
●機械部件連接簡單
●優良的特性
●極長的壽命
●完全免維護性能及結構應用領域配用永磁操動機構的戶內高壓真空斷路器可廣泛應用于發電廠、變電站以及各監控和使用環節。例如：化工廠、煉鋼廠、自動化工廠、飛機場、大型建筑物的供電部分。現代化的真空斷路器ZN73A-12真空斷路器是實現免維護概念的斷路器。其高壽命的真空滅弧室以環氧澆注固封技術的應用保證了滅弧系統的免維護；配用的高可靠性永磁操動機構保證了操動機構的免維護；電子控制部分采用全電子化電源和智能控制單元保證了電子控制部分的免維護。ZN73A-12真空斷路器的組成部件及特點
●永磁操動機構驅動真空滅弧室的合分
●電子控制單元控制永磁操動機構的合分，能量儲存及釋放，并能實現各種靈活的閉鎖功能。
●電容器組高可靠的儲存電能
●主軸唯一的純機械單元，用以連接永磁操動機構和真空滅弧室。應用單穩態永磁技術的免維護解決方案ZN73A-12真空斷路器采用單穩態永磁操動機構。該機構利用稀土永磁的磁路系統，使用激磁線圈驅動動鐵芯運動到相應的極限位置，并利用高性能永磁體所提供的磁場能量，使之保持在極限位置。激發激磁線圈使之產生大于剩余保持力的驅動力，即可使永磁機構的動鐵芯動作。
當控制系統出現故障時，可用手動分閘操作裝置緊急分?jǐn)鄶嗦菲鳌?
永磁操動機構省去了傳統機構復雜易損的儲能、鎖扣等機械裝置，簡化了結構，其零件數量較傳統機構減少了70%以上，從而大大提高了機構的可靠性和壽命。同時由于采用了電容作為操作電源，也避免了傳統機構對大容量專用電源的依賴以及輔助電源波動對機構動作特性的影響。
性能卓越的永磁操動機構可長期頻繁操作，并真正做到永久性免維護。耐環境、免維護的固體絕緣解決方案ZN73A-12真空斷路器利用固體絕緣的優勢和先進的環氧固封技術，采用屏蔽罩外露結構的滅弧室，首次將真空滅弧室、主導電回路、絕緣支撐等有機的組合成一個集成固封極柱。成功的從根本上解決了真空斷路器的環境耐受問題，使其應用更為廣泛。集成固封極柱采用了自對流專利通風技術，巧妙的解決了固體絕緣結構所帶來的散熱困難問題。應用現代電子技術的智能解決方案驅動永磁機構的智能電子控制器是一種全電子化的智能控制單元，能廣泛應用于各種永磁機構的合分閘控制。由開關電源、控制電源、推挽驅動MOSFET開關器件、手動、自動控制器、分合閘位置檢測器、光電隔離器、開關電壓檢測器、防跳、過壓、欠壓、過流電源檢測器等組成。
電容充電模塊結構簡單，性能可靠，安裝方便，壽命長，免維護，能確保足夠的分、合閘線圈激勵電流。高品質、高開關能力的MOSFET開關管，輸入阻抗高，用電壓控制，器件體積小，開關頻率高，工藝先進。
電源控制器的驅動控制非常簡單，功率小，采用集成驅動電路，因而大大簡化了驅動電路，縮小了整個裝置的體積，提高了系統的效率和可靠性。
電源輸入電壓為220AC或220DC，電容器組上均可充以恒定的DC操作電壓，可為操動機構的分、合閘線圈激勵提供所需的脈沖電能。它能儲存一個完整分-合分操作循環的低于250J電能。當這樣的一個循環結束后，電容器組在不足20秒內以2A的峰值電流重新充電。現代的高壽命電解質電容器，即使在運行溫度55℃時，其運行壽命仍可達到30年。
輔助電源的輸入與輔助電壓的穩定性和質量無關，所以為滿足客戶實際電壓要求的費時調節不再進行。電源欠電壓和過電壓及過電流、電源缺相等對操作時間無任何影響。
電氣絕緣達到2.5kV的4個輸入和輸出組成了至控制臺或自動站系統的接口。經過各種方式開斷能力試驗、阻尼震蕩抗干擾度試驗、電快速瞬變脈沖群抗干擾度試驗及浪涌（沖擊）抗干擾度試驗證明：電源與控制器的電磁兼容性與IEC1000-4-X要求完全一致。斷路器代號含義注：如選用極柱、1250A/25KA、210相距手車式的斷路器正確標記應為：ZN73A-12/1250-25極柱手車式、ZN73A-12/3150-40KA戶內永磁高壓斷路器
ZN73A-12戶內永磁真空斷路器技術參數:
|
產品型號 |
ZN73-12 |
|
|||
|
額定電壓 額定電流 |
kV |
12 |
|
||
|
A |
630 1250 |
1250 1600 2000 2500 3150 |
1600 2000 2500 3150 |
||
|
|
|
||||
|
額定頻率 |
Hz |
50 |
|
||
|
額定工頻耐受電壓（一分鐘） |
|
42 |
|
||
|
額定雷電沖擊耐受電壓（峰值） |
kV |
75 |
|
||
|
額定短路開斷電流 |
|
20 |
31.5 |
40 |
|
|
額定短路關合電流（峰值） |
kA |
63 |
80 |
100 |
|
|
額定短時耐受電流（4S） |
kA |
20 |
31.5 |
40 |
|
|
額定峰值耐受電流 |
kA |
63 |
80 |
100 |
|
