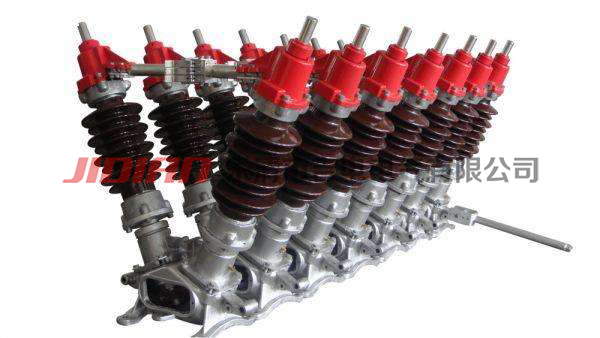

GW5-35KV高壓隔離開關概述:
GW5系列隔離開關自樂清市吉電電氣有限公司投產以來,以其結構簡單、性能良好、規格品種齊全,安裝方式靈活多樣而受到國內外用戶的歡迎。它廣泛地應用在我國35-110千伏的輸變電網路中。多年來我廠不斷對本產品進行了改進。產品質量不斷提高,規格品種增多,技術參數提高,全部滿足GB1985--80戶外隔離開關標準的要求。為了采用IEC標準,在征集用戶意見的基礎上,近年對GW5系列隔離開關進行了完善化設計。完善化的產品,電氣和機械性能均有較大提高。主要是:
1、泄漏比:普通性達到1.7CM/KV,防污型達到2.5CM/KV。
2、導電部分對地最小空氣距離:
35kv為400mm,60kv為630mm、110kv為1000mm。
3、動穩定電流:主閘刀達到100A;接地刀達到47KA。熱穩定電流:主閘刀達到4秒 31.5KA,接地刀達到4秒20KA。
4、增加傳動箱,使三極聯裝十分方便,分合閘操作更為靈活輕便,準確可靠。
5、新設計的CS17G組合式手力機構,安裝靈活,防雨性能好,并有指示燈和電磁鎖。6、機械壽命在不調整條件下連續分、合操作達10000次。
GW5-35KV高壓隔離開關用途特點:
GW5系列隔離開關是由35KV、60KV和110KV三個電壓等級組成的系列產品。供高壓線路在無載情況下進行換接,以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用,在主閘刀處于正常分閘位置時,可提供一個符合安全要求的可見的絕緣距離,也可以用于分、合很小的電容電流或電感電流。
GW5系列隔離開關按照結構特點及使用場合分為如下幾種類型。
GW5-35、60、110型戶外隔離開關是由三個獨立的單相隔離開關組成的三相高壓電器,又是派生其它特殊結構的基本單元,其外形圖見1(a),圖1(b),以下簡稱為普通型隔離開關。
GW5-35、60、110w(Dw)型戶外高壓隔離開關,是在普通型(接地型)隔離開關的基礎上將普通型棒式支柱絕緣子改成防污型棒式支柱絕緣子而成。適用于污穢地區。以下簡稱防污型隔離開關。
GW5-35、60、110K型戶外隔離開關是在普通隔離開關上增設分閘彈簧、緩沖裝置等零件而成。通常與JW1型接地開關聯合使用,用以代替終端變壓器高壓側的斷路器。以下稱為快分型隔離開關。
GW5-35、60、110Z型戶外隔離開關,是在普通隔離開關在空間不同方位上進行安裝布置而成。通常與JW1型接地開關聯合使用,用以代替變壓器高壓側的斷路器。以下稱為快分型隔離開關。特殊安裝型又可以分為倒裝、側裝、側裝、傾斜25°三種安裝方式。其中倒裝型隔離天關上所用棒式支柱絕緣子系特殊制造的倒傘式支柱絕緣子。
Gw5系列戶外隔離開關規格全、種類多、性能可靠、結構簡單、安裝檢修容易,適用范圍廣,通用性系列性強。當采用特種安裝形式,時可使變電所布線更為靈活,并可大量減少占地面積,節省金屬構架,若配用硬母線,則布線更為整潔、清晰。
GW5-35KV高壓隔離開關技術參數:
1、本系列隔離開關符合GB1985-80“交流高壓隔離開關”標準的各項規定。
2、隔離開關主要技術參數見表一
|
||||||||||||
分類 |
型號 |
額定電壓(KV) |
最高工作電壓(KV) |
額定電流(A) |
主閘刀 |
接地刀 |
接地種類 |
所配機構 |
||||
極限通過電注(千安峰值) |
4秒熱穩定電流(千安有效值) |
極限通過電注(千安峰值) |
4秒熱穩定電流(千安有效值) |
主閘刀 |
接地刀 |
|||||||
普通型(防污型) |
GW5-35D、60DW、110 |
35 |
40.5 |
630 |
72 |
16 |
47 |
20 |
不接地 |
GS17G見注1 |
GS17G見注1 |
|
1000 |
100 |
31.5 |
單接地 |
|||||||||
雙接地 |
||||||||||||
快分型(防污型) |
GW5-35D、60K KW、110 |
630 |
72 |
16 |
|
|
不接地 |
|
|
|||
1000 |
100 |
31.5 |
||||||||||
1250 |
100 |
31.5 |
||||||||||
特殊型(防污型) |
GW5-35、60Z、110ZW |
倒裝 |
630 |
72 |
16 |
47 |
20 |
不接地 |
|
|
||
側裝 |
1000 |
100 |
31.5 |
單接地 |
|
|
||||||
傾斜25 |
1250 |
100 |
31.5 |
雙接地 |
|
|
注1:GW5-35、60、110DW/630、1000、1250不要求電磁鎖時其主閘刀與接地刀配用機構為CS17型。
3、隔離開關所配操動機構技術數據
(1)CS17、CS17G、CS1-XG型手力操動機構的輔助開關級數見表二
表二 |
|||||
機構型號 |
CS17型 |
CS17G |
CS1-XG |
||
不接地 |
單接地 |
雙接地 |
|||
輔助開關級數 |
一個八級 |
一個四級 |
二個四級 |
一個八級 |
一個六級 |
(2)CS1-XG型操動機構配備電磁鐵規格數量見表三
表三 |
||
電磁鐵名稱 |
T1-4型分閘電磁鐵 |
儲能脫扣電磁鐵 |
數量 |
||
型號--規格 |
||
CS1-XG/00004 |
1 |
|
CS1-XG/00074 |
1 |
1 |
(3)T1-4型分閘電磁鐵規格見表四
表四 |
|
電流分類 |
電壓(V) |
直流 |
24 48 110 220 |
交流 |
(110-127)220、380 |

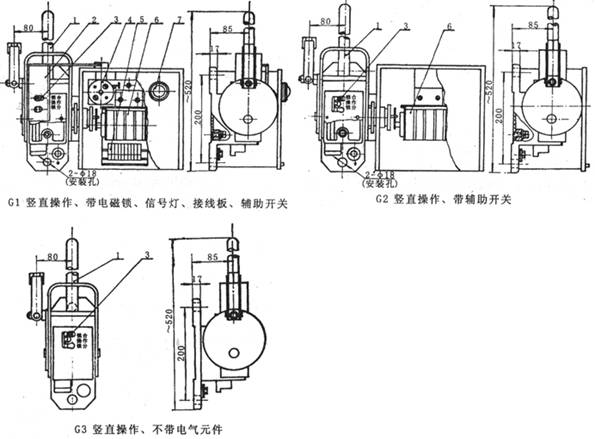

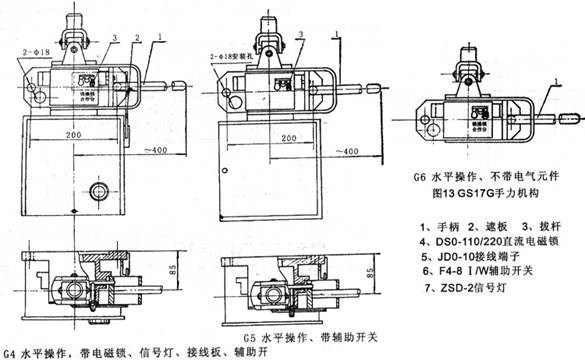

(4)SG17G型手力機構配備電氣元件數量及規格見表五
表五 |
||||||
CS17G手力機構 |
手柄 |
P4型輔助開關 |
電磁鎖 |
|
接線板 |
用途 |
G1 |
豎直運動 |
1個 |
1個(220V或110V) |
1個(220V或110V) |
10節 |
操動接地刀 |
G2 |
1個 |
/ |
/ |
/ |
||
G3 |
/ |
/ |
/ |
/ |
||
G4 |
水平運動 |
1個 |
1個(220V或110V) |
1個(220V或110V) |
10節 |
操動主閘刀 |
G5 |
1個 |
/ |
/ |
/ |
||
G6 |
/ |
/ |
/ |
/ |
(5)GW5系列隔離開關,當冰凍厚度不大于10mm時,能用所配機構分別對主閘刀和接地刀進行分合閘破冰。
GW5-35KV高壓隔離開關結構:

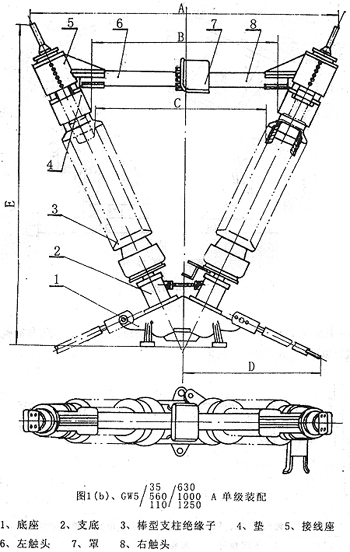

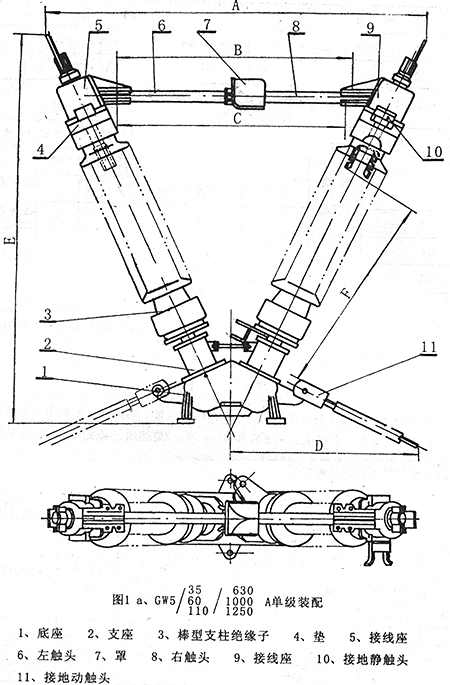

1、普通型隔離開關的結構外形見圖1(a)和圖1(b),每個隔離開關單極由于個棒式支柱絕緣子分別固定在一個底座上,交角為50°,成--V型結構.其主要由底座支柱絕緣子、接線座、右觸頭、左觸頭、接地觸頭、接線夾幾部份組成。圖1(a)為600、1000安型結構,圖1(b)為1600、2000安裝結構。它們在結構型式、底座、軸承座、支柱絕緣子等方面都是相同的。只是主導電回路不同。詳見表六。
表六 |
||||||||
差別 |
導電桿 |
指觸 |
觸頭 |
導電帶 |
接線座 |
觸指座 |
接線夾 |
導電桿 |
電流等級 |
||||||||
630A |
φ40×2t銅管 |
4個 |
22×60×60 |
每個接線座有2個 |
壓鑄鋁合金 |
34×54×52 |
8×60黃銅 |
φ32銅棒 |
1000A |
φ40×3t銅管 |
6個 |
22×60×80 |
34×54×60 |
||||
1250A |
22×60×80 |
|||||||
1600A |
φ60×10t銅管 |
10個 |
30×80×120 |
每個接線座有4個 |
鑄鋁黃銅(局部鍍銀) |
37×74×110 |
14×100紫銅 |
φ32銅棒 |
2000A |
30×80×120 |

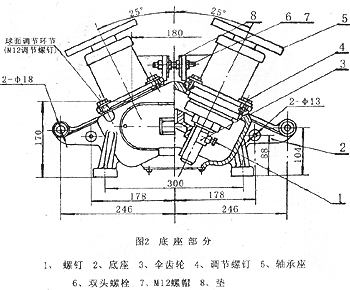

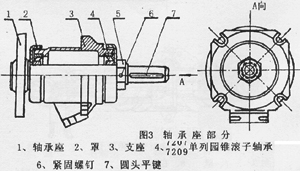

其中軸承座如圖3所示。底座上交角為50°的兩孔上有45°斜面,與軸承上的對應球面組成可調環節。傘齒輪可沿軸承座上、下移動,以調節兩齒輪的嚙合狀況。

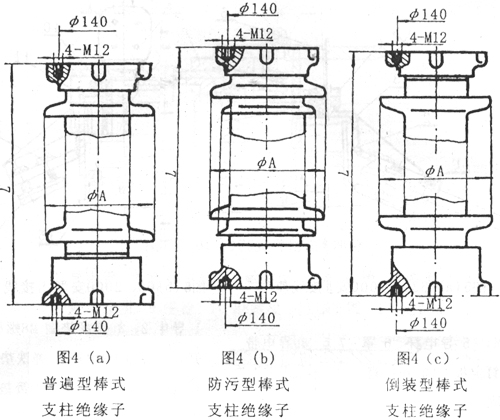

2、支柱絕緣子
電壓KV |
型式 |
Lmm |
Amm |
重量KG |
泄漏距離mm |
35 |
普通 |
450±2 |
φ190 |
18 |
625 |
防污 |
φ200 |
21 |
870 |
||
倒裝 |
φ190 |
18 |
625 |
||
60 |
普通 |
760±3 |
φ200 |
30 |
1100 |
防污 |
φ210 |
40.5 |
1700 |
||
倒裝 |
φ200 |
30 |
1100 |
||
110 |
普通 |
1190±3 |
φ200 |
52.1 |
1870 |
防污 |
φ230 |
69.5 |
2880 |
||
倒裝 |
φ200 |
52.1 |
1870 |
GW5-35KV高壓隔離開關安裝調整:

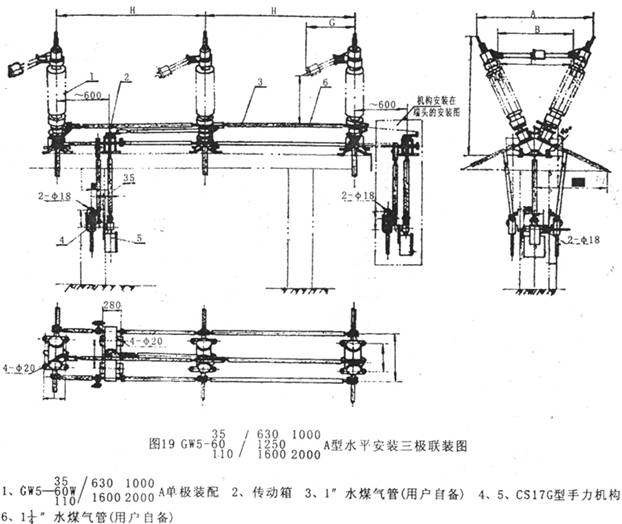

一、普通型隔離開關、見圖19與圖20
1、將獨立的隔離開關單極按一定的相距置于基礎之上,交用在腳螺栓固緊。
2、用拉桿、接頭將三相連接起來。將機構置于傳動箱下面(90°傳動時將機構置于帶名牌一相的下面,對準隔離開關本體底座的中心)。按合閘位置調整好,即隔離開關本體和操作機構處于合閘們置,用11/4”水煤氣管與傳動箱軸焊牢。[若是90°傳動(見圖18)用萬向接頭和11/4”水煤氣管將帶有左觸頭(即帶有觸指的棒式絕緣子)下面裝的軸與機構主軸聯接起來,在水煤氣管兩端約20-30毫米處鉆φ10孔,打入帶孔銷,再裝上開口銷]

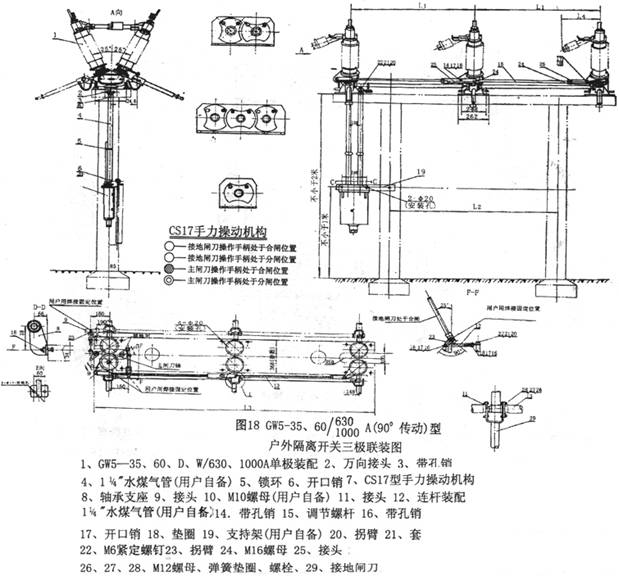

3、90°傳動的CS17型操作機構安裝如圖18所示,無論安裝在那一相的下面,都必須與該相隔離開關本體所在的平面垂直(不接地的除外),對單接地的機構,按圖18所示的主閘刀轉軸與接地刀轉軸的位置,機構的操作手柄必須裝在不帶有接地刀一柱的同側。
4、帶有接地閘刀的隔離開關,其接地刀之間的聯結是各相的接地閘刀均于合閘位置時(此時主閘刀應分開),先將M12螺栓、螺母固定在接地動觸頭上,再以11/4”水煤氣焊在水煤氣管上,與機構相應的軸聯接起來(注意圖19中拐臂有角度要求)。
5、將左觸頭上的罩子卸下,進行三相不同時接觸不超過35KV:5mm;60KV:8mm;110KV:12mm為宜。按下述步驟進行調整:(1)改變三相連動拉桿的長度。(2)利用底座上的球面調整環節,調節四個螺栓的松緊。此時應松開圖2中項7螺母。并且必須注意底座內的傘齒輪的嚙合情況,必要時應重新移動它的位置,經保證操作靈活,注意不要使支柱絕緣子向兩側傾斜,即使兩支柱絕緣子保持在同一平面內。調整完畢后重新固緊圖2中項7螺母。(3)觸頭上各接觸點應全部接觸,若觸頭位置不正時可松開接線座上緊固導電桿的螺栓,移動觸頭的位置,同時接觸點的位置應處于對稱中心,各螺栓緊固后測量回路電阻隔其數值見表七,在進行上述調整時,應在隔離開關兩接線端承受正常的母線拉力條件下進行。
表七 |
|||||||
電壓KV |
600A(微歐) |
1000A(微歐) |
1250A(微歐) |
1600A(微歐) |
2000A(微歐) |
接地閘刀回路(微歐) |
|
35 |
≯180 |
≯100 |
≯68 |
≯68 |
≯65 |
90°轉動 |
≯650 |
180°傳 |
≯160 |
||||||
60 |
≯200 |
≯110 |
≯72 |
≯72 |
≯70 |
90°轉動 |
≯800 |
180°傳 |
≯180 |
||||||
110 |
≯225 |
≯125 |
≯78 |
≯78 |
≯75 |
≯200 |
6、主閘刀處于合閘位置時,觸指離開定位定位板的間隙應均勻。在母線拉力下,左右觸頭偏離標記缺醫少藥口不應大于10mm。
7、90°傳動的接地刀同時接觸程度,可以旋轉觸頭來調整,使接地靜觸頭上的觸指抬高約3mm,三相位置一致時,最后將上端的螺母鎖緊。

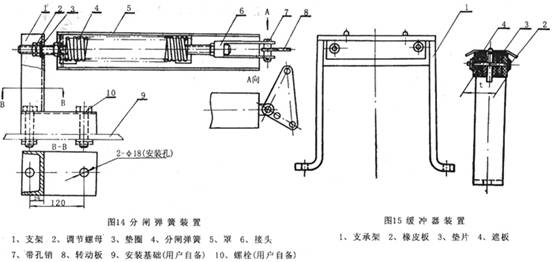

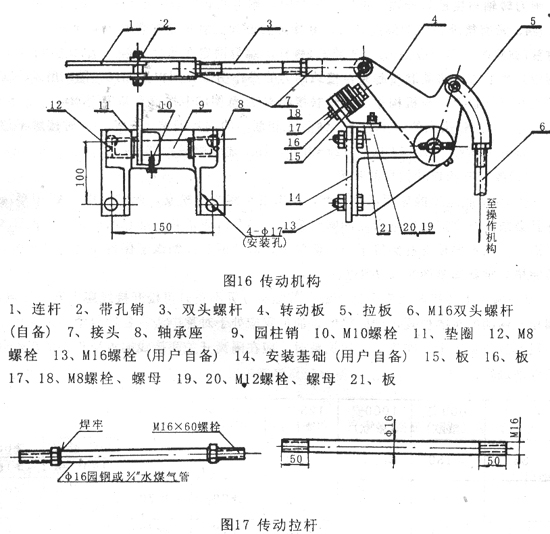

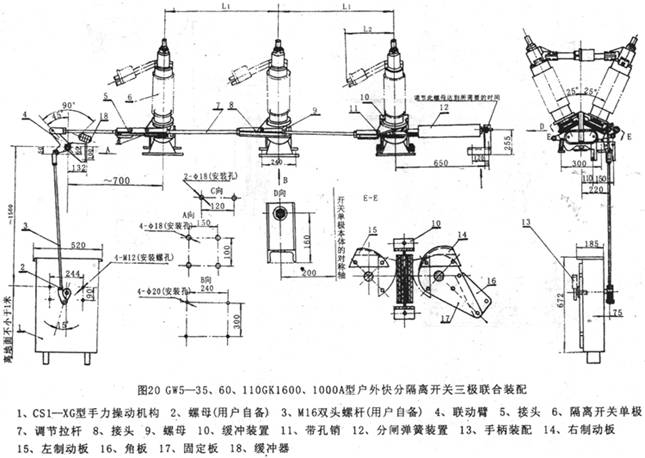

二、快分型隔離開關見圖20快分型隔離開關的安裝和調整基本上與普通型相同,其增加部分的安裝調整分述如下:(1)CSI-XG型手力操動機構的調整方法和安裝見其專有說明書。(2)本體與機構間的傳動桿由用戶根據安裝高度自行配制拉桿。此拉桿可按圖17(a)和(b)自制。(3)在安裝時,應注意各拐臂的相對位置和圖20中所注角度要求。(4)隔離開關處在分閘位置時,應使分閘彈簧拉伸約20mm,隔離開關在合閘位置時彈簧的總拉伸約為180mm,在此情況下,隔離開關的分閘時間表均可滿足技術數據中所列要求。若分閘時間過長,應重新檢查各轉動部分是否異常,如阻滯卡碰等現像。(5)增減分閘彈簧的預拉長度,可以改變快分離開關的分閘時間。(6)緩沖裝置由制動板及橡皮緩沖器組成,其作用為主閘刀分至接近終點時,制動板磨擦并壓縮橡皮緩沖器的橡皮,使主閘刀減速直至停止。只要調整緩沖器的厚度(圖中尺寸七)即增減其中墊片(由1毫米的薄板制成)便可調節制動力的大小,調整時尚應注意不要使分閘斷口距離過小。緩沖器中的橡皮,當最外層的兩塊磨損到一定程度時,分閘終了時主閘刀有顯著振動,此時應更換橡皮(可將原置于內層的橡皮調配于外層或用6mm橡皮自制)。

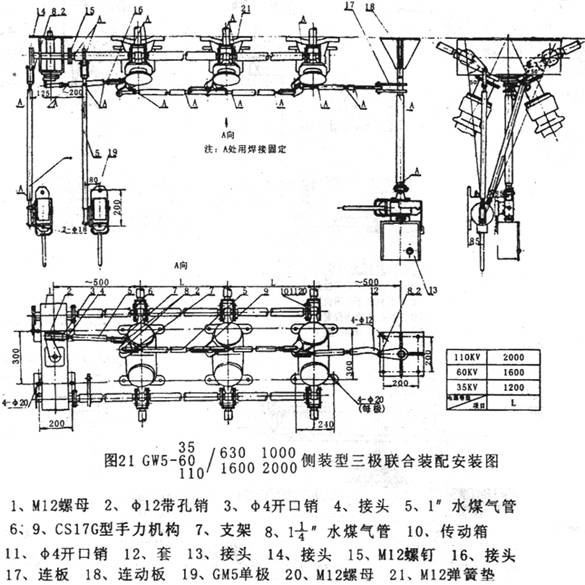

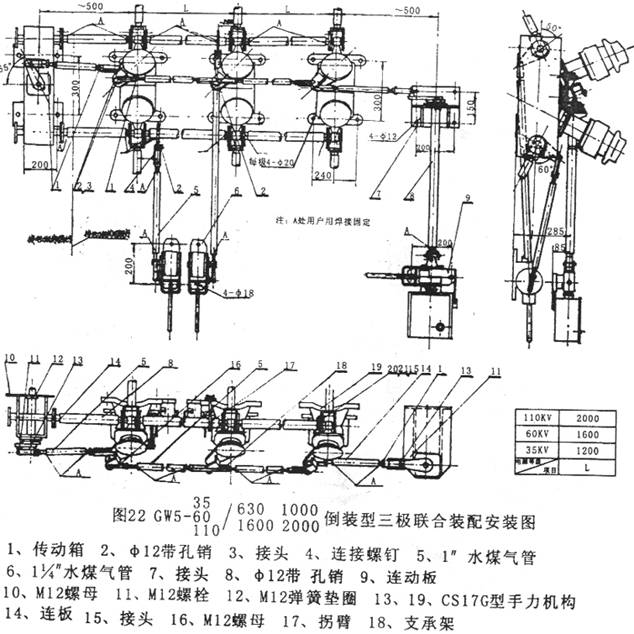

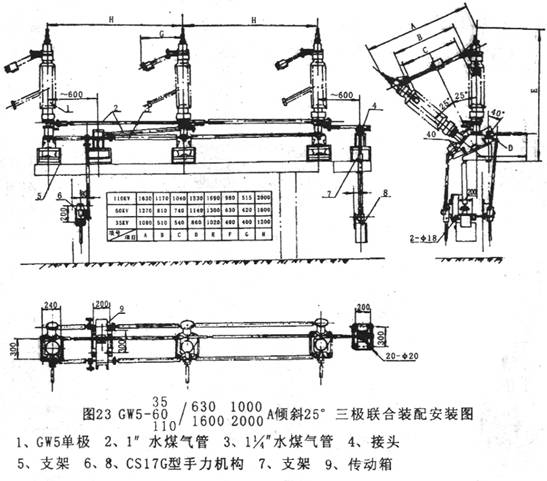

三、特殊安裝型隔離開關見圖21、圖22、圖23特殊安裝隔離開關僅在空間上安裝方位與普通型有所不同,其安裝與調整除參見其三極聯合裝配圖外均可參考普通型隔離開關的安裝調整的要求進行。
七、驗收保管本隔離開關經制造廠調整試驗合格后,按專用的包裝規范進行包裝,運往用戶。用戶應按下列事項進行驗收和管理:
1、產品運到目的后,應將其放置干燥通風的場所,不宜倒置,并盡快的進行驗收。
2、檢查產品所附的文件是否齊全(包括裝箱清單、產品合格證、安裝使用說明書等)。
3、開箱前應先檢查箱子的外表面有無損傷和異常狀態,當外表檢查完畢后,把箱子打開取出產品及附件,切勿使瓷瓶部分受損,并按裝箱清單進行核對。
4、取出產品后應進行產品外觀檢查,并注意外部有無損傷和生銹現象。
5、產品經驗收后,無論是否立即安裝使用,皆應按下列各項存放保管:(1)開關各轉動磨擦部分包括機構箱內部輔助開關觸頭必須擦凈,并涂以無酸性凡士林油保護。(2)當開關長期存放在倉庫中時,應定期(每次不超過六個月)檢查,若發現受潮生銹時,應除出銹層,涂以防銹劑(漆或無酸性凡士林)對機構中輔助開關的絕緣件應進行人工干燥處理。
GW5-35KV高壓隔離開關使用須知:
1、投入運行前,應進行一次全面檢查,確認無誤后,方可投入運行。
(1)開關各部位的尺寸是否符合要求;
(2)各連接部分的螺釘應可靠的緊固牢。尤其與母線之間的聯接;
(3)觸頭的各接觸點應全面接觸,并測量其回路電阻值,應滿足技術條件之數據。
2、投入運行后應注意下列意項:
(1)本隔離開關在一般情況下,必須當線路負荷切除后(即斷路器分閘后)方可進行分、合操作。
(2)帶有接地刀的隔離開關,必須在隔離開關主加刀完全分閘后方可合上接地閘刀,反之,當接地閘刀完全分閘后,方可進行隔離開關主閘刀的合閘操作。
3、隔離開關必須經常地維護,應定期地檢修,檢修時應注意:
(1)隔離開關與操作機構的外表面是否完全無損(尤其瓷件);
(2)開關合閘時,觸頭部分是否甕中保持良好接觸位置,并測量其回路電阻,觸頭上彈簧是否變形,拉力是否改變;
(3)三相聯動中各相接觸是否同步;
(4)機構中輔助開關等元件是否絕緣良好;
(5)接地處的接地情況是否良好;
(6)操作時各轉動部分是否靈活,應無卡滯現象;
(7)各涂漆的零部件,每年涂一次。
(8)請將在運行中,檢修時所發現的問題或開關中的缺陷情況,以及改進意見隨時函告制造廠。
(9)成套供應本開關經三個單相開關和配用的手力操動機構為一組,當帶接地裝置時,所配用的機構也配套供應,并附有安裝所必須的零部件。
(10)訂貨須知訂貨時應說明:產品型號、額定電壓、額定電流、所需附加裝置(如單接地、雙接地、快分等)名稱,配用操作機構型號及控制電壓。如需特殊安裝,應詳細說明何種安裝形式。
注:附圖中各尺寸見表八
表八 |
||||||||||
項目 |
A |
B |
C |
D |
E |
F |
G(L4) |
H(L1) |
L2 |
L3 |
額定電壓KV |
||||||||||
35 |
~1080 |
~570 |
~540 |
~860 |
~1020 |
~400 |
~400 |
~200 |
~1600 |
~2700 |
60 |
~1270 |
~810 |
~740 |
~1140 |
~1300 |
~630 |
~515 |
~1600 |
~2000 |
~3500 |
110 |
~1660 |
~1170 |
~1040 |
~1550 |
~1720 |
~950 |
~700 |
~1200 |
~2800 |
~4300 |
