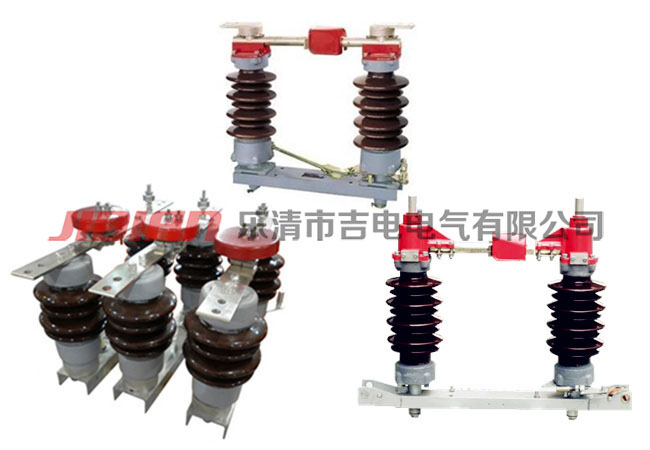

GW4-17.5（40.5）系列戶外隔離開關
GW4-17.5(40.5)型戶外高壓隔離開關概述：
GW4-17.5（40.5）系列戶外隔離開關適用裝置在戶外交流50Hz。額定電壓分別 為17.5KV和40.5KV電力系統中，供線路在有電壓 無負載時作為開合電路之用。產品符合GB1985及其他相關標準要求。
GW4-17.5(40.5)型戶外高壓隔離開關使用環境：
海拔不超過3000m;
環境溫度上限為+40℃，下限-25℃；
風速不超過35m/s;
無導電或起化學作用氣體和蒸汽的場所；
無火災 爆炸危險的場所（污穢等極不超過Ⅲ極）；
地震烈度不超過8度。

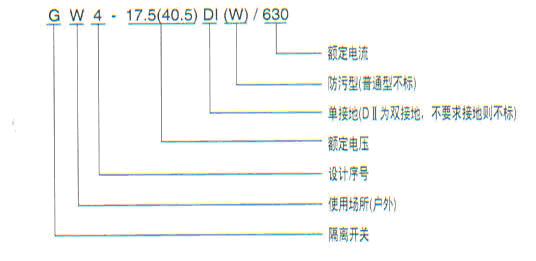

GW4-17.5(40.5)型戶外高壓隔離開關型號含義：
GW4-17.5(40.5)型戶外高壓隔離開關主要技術參數：
|
型號 |
額定電
壓（KV）
|
額定電流
（A）
|
峰值耐受
電流（KA）
|
4秒短時耐受
電流（KA）
|
|
GW4 -17.5
HGW4
|
17.5 |
200 |
40 |
16 |
|
400 |
50 |
20 |
||
|
630 |
50 |
20 |
||
|
1000 |
63 |
25 |
||
|
1250 |
63 |
25 |
||
|
GW4 -40.5（D）
HGW4
|
40.5 |
400 |
50 |
20 |
|
630 |
50 |
20 |
||
|
1000 |
63 |
25 |
||
|
1250 |
80 |
31.5 |

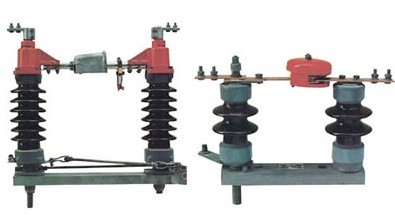

GW4-17.5(40.5)型戶外高壓隔離開關結構簡介：
隔離開關由底座.絕緣支柱及導電部分以及操動機構等組成。每極有兩個支柱， 每個支柱上端各裝有導電閘刀.兩部分閘刀觸頭接觸處在兩支柱的中間部位。 支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90度，從而達到分合閘之要求。隔離開關為單極 型，也可通過連桿將三極連成能夠聯動的三極型式。配用CS11（不接地）CS8-6D（單接地） CS17（雙接地）型手動機構操作。（可根據需要配電動機構）從上述結構簡介中不難看出，本隔離開關結構合理，操動靈活自如；可單極，也 可三極使用，安裝方便；觸也開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。

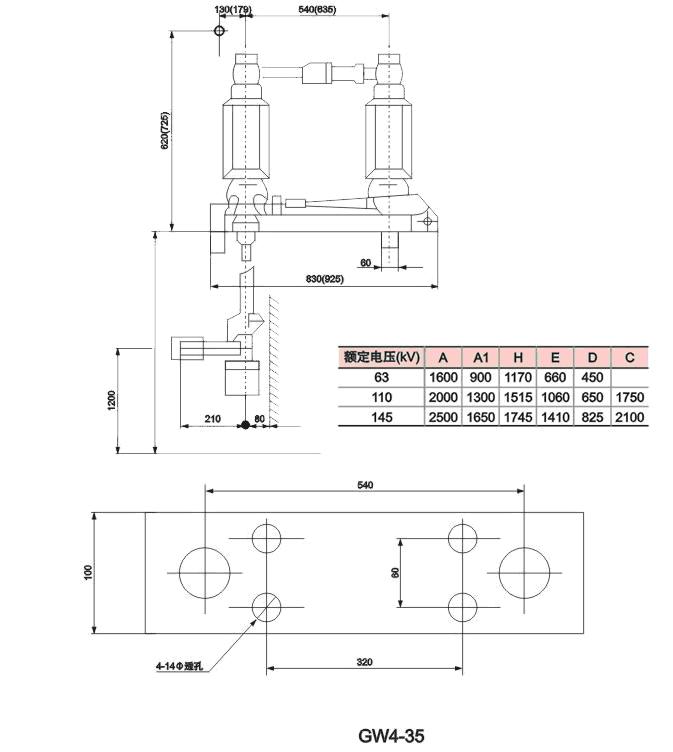

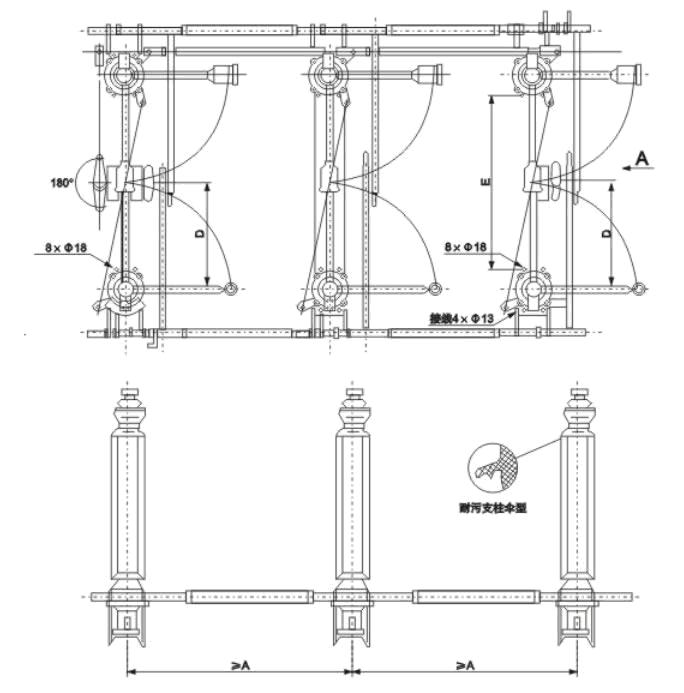

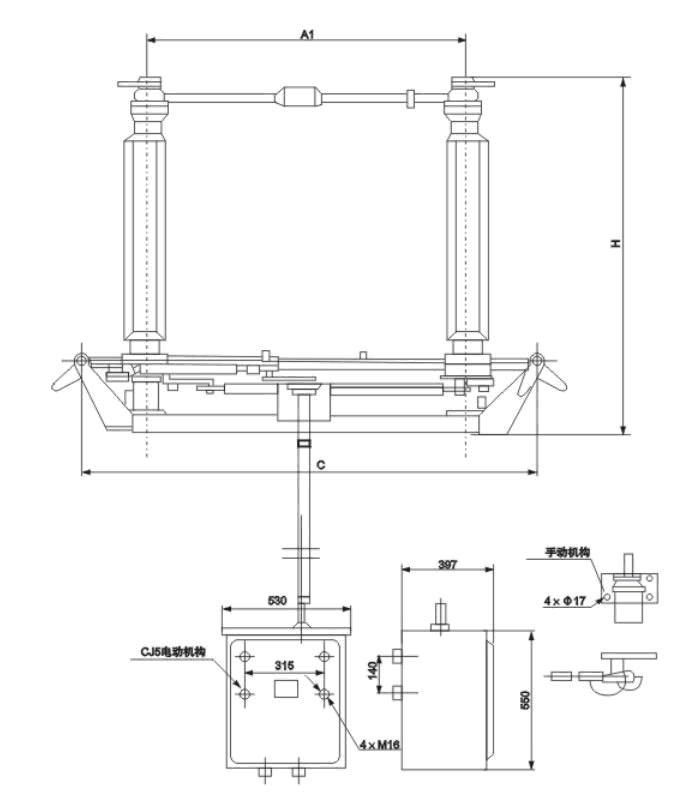

GW4-17.5(40.5)型戶外高壓隔離開關外形安裝尺寸：
