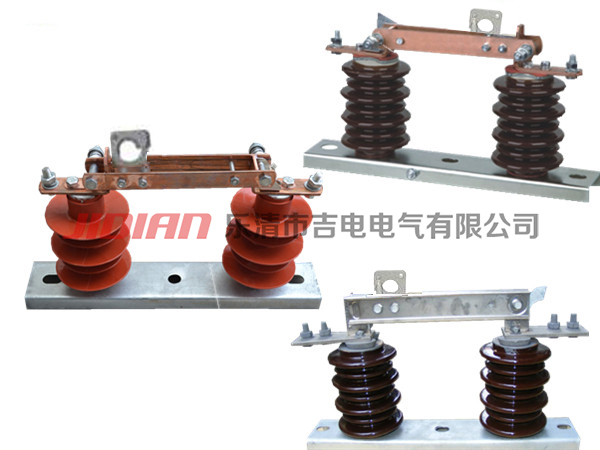

GW9-12單極隔離開關
樂清市吉電電氣有限公司GW9-12高壓隔離開關系列:
GW9-10/200A，GW9-10/400A，GW9-10/630A，GW9-10/1000A，GW9-10/1250A，GW9-10/15，HGW9-10/200A，HGW9-10/400A，HGW9-10/630A，HGW9-10/1000A，HGW9-10/1250A，HGW9-10/15系列戶外單極隔離開關，是交流50H的戶外裝置，用于頻率為50HZ、10kV供電網中，供高壓線路在有電壓無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電氣隔離之用。也可用于分、合很小的電容電流和電感電流。GW9、HGW9型戶外交流高壓隔離開關供三相線路系統單相使用,其結構簡單、經濟、使用方便。
本產品為單斷口垂直打開式結構，單極隔離開關支柱絕緣子安裝在各自底架上，主要由底座、支柱絕緣子、主導電回路部分、自鎖裝置等組成。采用閘刀式結構分合閘達到切斷和閉合線路，每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣構棒操作機構部分，閘刀有自鎖裝置。
隔離開關的額定電流有：200A.400A.600A.630A.800A.1000.1250A。
GW9、HGW9型戶外交流高壓隔離開關分合時用絕緣鉤棒操作，閘刀合閘時本體帶有自鎖裝置。本產品分為普通型和防污型兩種。
GW9-12高壓隔離開關系列使用環境:
（1）環境溫度:- 40℃~+40℃
（2）海拔高度:≤2000m
（3）相對濕度:≤95%（+20℃）
（4）支柱絕緣子污穢等級：普通型為2級、防污型為3級。
GW9-12高壓隔離開關系列功能特點:
（1）GW9、HGW9系列隔離開關具有良好的防污能力，其泄露比I型為3.2cm/Kv，II型為4.0cm/Kv，在污穢地區使用，可大大提高運行的安全可靠性。
（2）GW9、HGW9型戶外高壓隔離開關系單相交流50赫茲高壓開關設備，用于額定電壓為10~35kv的電力系統中，作為有電壓負荷時分合電路之用.本開關用絕緣棒進行操作戶外單極隔離開關適用于10~35kv輸配電線路上，截斷、閉合空載負荷的單相或三相電路。
（3）開關處于合閘狀態時，能可靠地通過線路正常工作電流，或故障斷路電流。
（4）斷開時，可以保證被檢修的電氣設備與有載電壓的部分完全隔開，便于檢修人員進行安全檢修。
（5）載10-15KV配電裝置中，廣泛地與配電變壓器、高壓熔斷器、高壓油開關配合使用。戶外單極隔離開關結構簡單，運行可靠，操作安全，造價經濟。
（6）產品性能符合GB1985－89國家標準。
（7）隔離開關分合時用絕緣構棒操作，絕緣構棒扣住隔離開關鎖鉤，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作，合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸選裝，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。

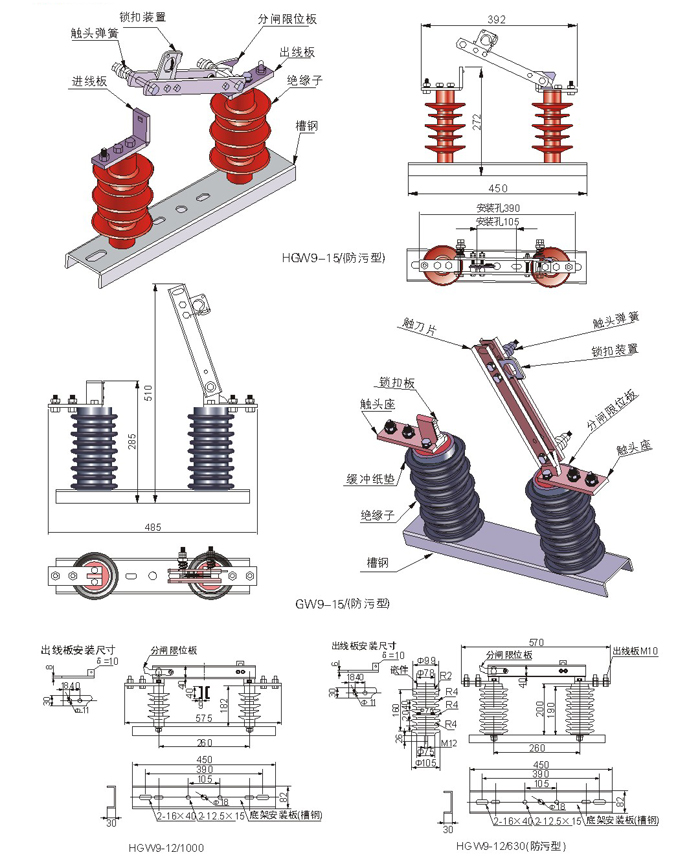

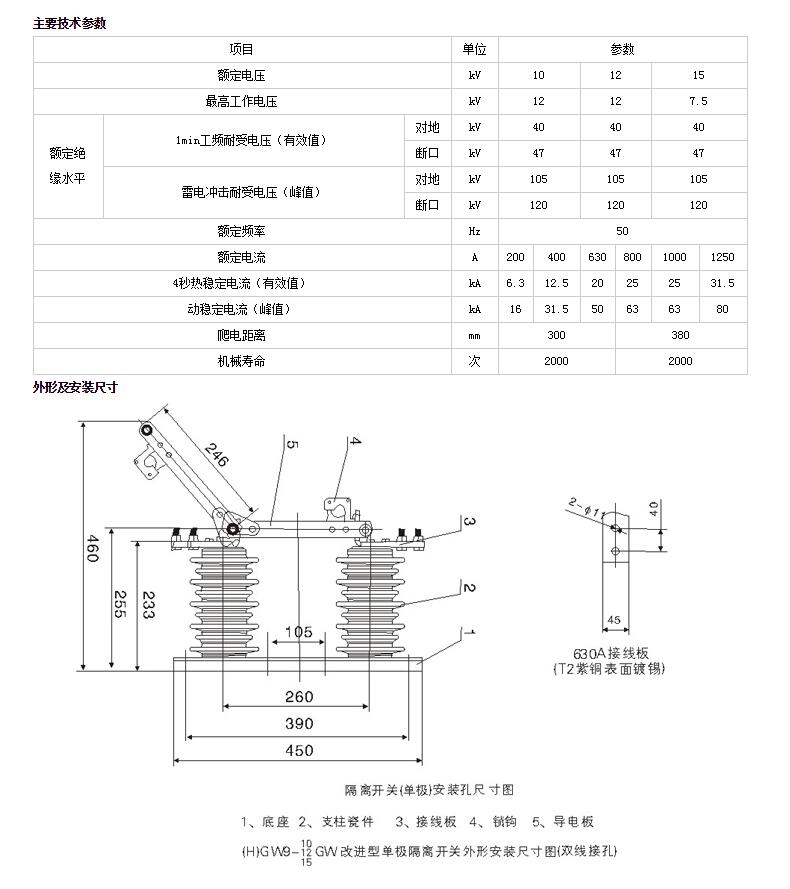

GW9-12高壓隔離開關系列技術參數安裝尺寸:
