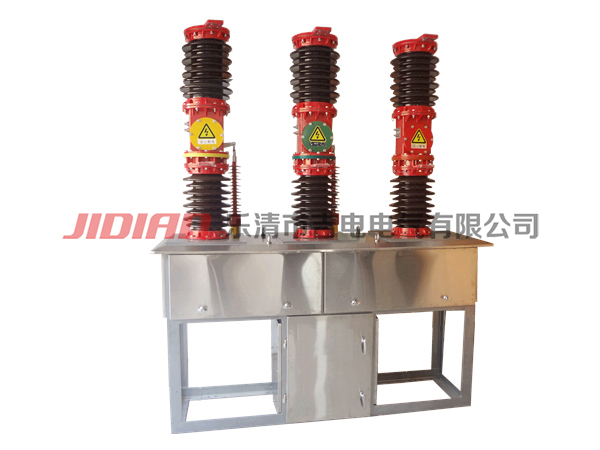

ZW17系列40.5KV型戶外真空斷路器，是樂清市吉電電氣有限公司開發的具有國際九十年代初水平的戶外產品。它既可用于發電廠，變電站，電力設備和電力線路的控制和保護，也可用于頻繁操作的場所，她不但用于新變電所的建設，而且也適用于老變電所的無油化改造。

ZW17-40.5型戶外真空斷路器概述:

1. 2產品用途及使用條件

ZW17系列40.5KV型戶外真空斷路器用于交流50HZ的三相電力系統，作為分、合負荷電流，過載電流及短路電流之用。
產品根據使用條件可分為普通型、防污型及高原型
符合標準：GB1984《交流高壓斷路器》和IEC56《交流高壓斷路器》的標準，及ONJ.520.023JT（戶外高壓真空斷路器技術條件）。
普通型產品條件：

1. 周圍空氣溫度

上限+40℃
下限一般地區-30℃,高寒地區-40℃

1. 海拔：2000 m
2. 分壓不超過700Pa（相當于風速34 m/S）
3. 地震烈度，不超過8度
4. 空氣污染程度Ⅲ級

1. ZW17-40.5型戶外真空斷路器技術參數表:
2. 表1

注：高原型：外絕緣水平為34cm/kv。1.5斷路器調整后達到的技術數據如表2

表2

1. 產品結構和工作原理

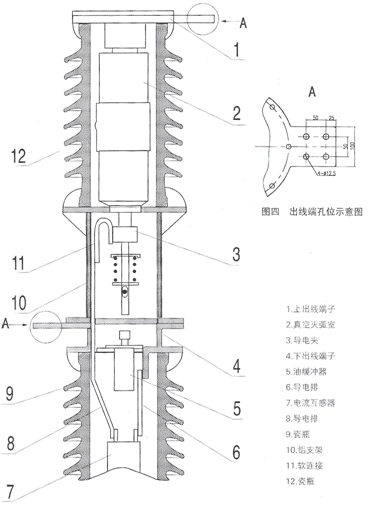

該產品總體為支柱式，三相共裝在一個機構箱上，滅弧室動端通過拐臂，絕緣拉桿為機構的輸出軸相聯。機構和與斷路器聯接的連桿在一個防水的箱體內。如圖2所示。斷路器的傳動機構是由連桿和拐臂組成，滅弧室的動端通過拐臂，絕緣拉桿，聯桿和操動機構的輸出軸相連。輸出軸的轉動帶動實現滅弧室動觸頭進行，分合動作。見下圖3
圖1

圖2

2.1產品主要部件的結構簡述
該產品主要由真空滅弧室，電流互感器，傳動機構及操動機構組成。本產可配裝電磁及彈簧兩種機構。為了避免由于充SF6氣體及充油所帶來的一系列問題，本產品采用干式，檢修及維護方面。
2.2本產品配有電流互感器，每相可以帶四個繞組，其中二個用于測量，二個用
于保護。根據客戶需要，可安裝100：5，200：5，400：5，800：5，1000：5，1600：5的電流互感器。
2.3操動機構及連桿裝在機構箱內，機構箱為防水型，為防止箱體內電器控制元件受潮，機構箱內裝有電加熱器。

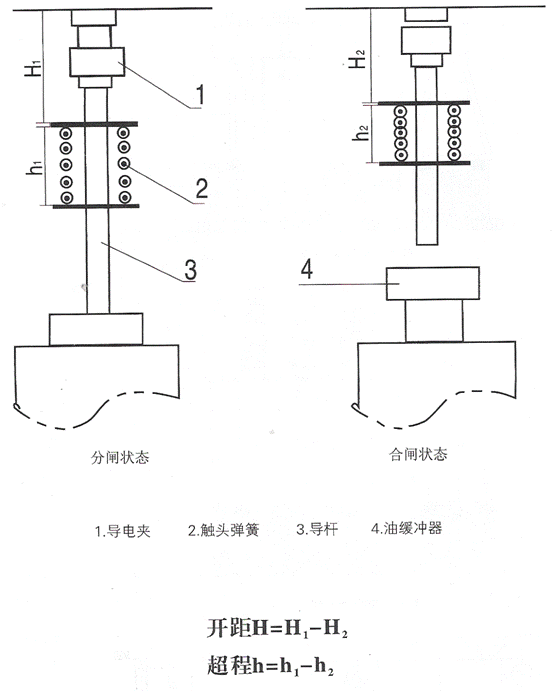

2.4傳動機構，包括絕緣拉桿，拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和超程。
圖3
2.5工作原理
導電回路原理
電流通過上下出線端子引至真空滅弧室靜端及動端，通過軟連接及電流互感器到下出線端子引出。
2.6動作原理
操作機構或分閘彈簧帶動聯桿，使絕緣拉桿9圖3項11）上下運動，帶動拐臂8及拐臂5繞軸轉動，使得導桿7上下運動，實現滅弧室動觸頭進行，分合運動。

1. 吊運，安裝和調試

產品在起吊斷路器時，必須勾住斷路器上的四個起吊吊環，水平緩慢吊起，并保證鋼絲繩不要碰到絕緣拉桿及瓷瓶，以免損壞產品。
1.斷路器處于分閘狀態，以整體形式運輸；
2.運輸和裝卸運輸過程中，不得翻轉，傾斜，并要采取防震措施；
3．1安裝前檢查
為確保開關安全可靠運行，安裝前應進行下列檢查方可進行安裝。

1. 包裝拆除后，先檢查考官的外觀，如瓷瓶是否有裂紋，機構箱表面是否完好。銘牌數據與訂貨要求是否相符。
2. 檢查所帶附件是否齊全，去合格證，產品說明書等。

3.2安裝和調試
產品安裝尺寸如圖1所示

1. 斷路器安裝前準備好牢固的基礎及必要的場地（見圖1）
2. 斷路器裝配調試合格后才整裝出廠，在使用現場去掉包裝，清掃污穢后直接安裝在預備好的基礎上，須用地腳螺栓將斷路器固定牢靠，地腳螺栓規格為M20。
3. 連接

3.1主回路接線前，應將上下出線端的上接線面清理干凈（接線面有鍍層，不允許用砂布磨），便可與外部連接。外接母排必須與出線端孔位相配，參見圖四，接線螺栓為M12×40，24只。
3.2利用接地螺栓可接接地線。
3.3二次回路電纜應穿過ф100孔入機箱內，ф100孔上有橡皮套，橡皮套中鄉是不通的，根據電纜的數量和直徑將橡皮套開通。直徑應小于電纜外徑約2mm，這樣可以保證防塵效果。
3.4互感器外部接線與機構箱端子相連，導線截面不得小于2.5平方毫米（銅芯）。在運行中，電流互感器二次回路不允許開路，接線必須牢靠。
3.5斷路器在出廠前，已全部安裝調試完畢，在運行前還應先檢查所有法蘭面的螺栓是否松動，瓷件有無損傷。
3.6絕緣檢查及回路電阻測量

1. 主回路（合閘位置），出線端外施電壓升至40.5KV保持1分鐘，測量局部放電量，起值不大于30PC再次電壓均降低至25.7KV，測量局部放電量，起值不大于20PC，無局部放電條件可用工頻奶牙試驗代替。
2. 二次回路，不小于1兆歐（運行中不小于0.5兆歐），用1000或500伏兆歐表。在上線端與軟連接（圖2）之間測量每項主回路，直流電阻每相不大于50μΩ。

3.7操作試驗
進行操作試驗應動作正常：30％額定分閘電壓連續分閘三次，不應分閘。85％和110％的額定合閘電壓及65％和120％的額定分閘電壓“合”，“分”各二次，能可靠合，分閘。額定分，合閘電壓下進行“分0.3秒”，“合分”，“分0.3秒合分”各三次，“合”，“分”各三次，動作應正常。
