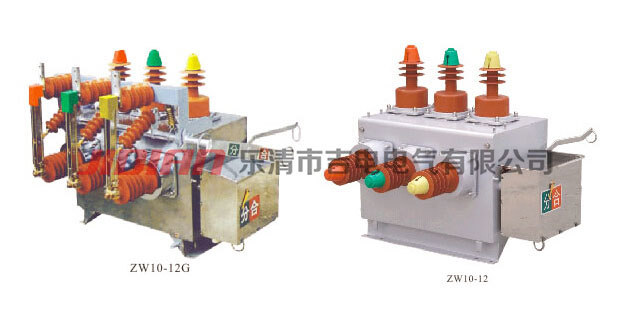

ZW10-12戶外真空斷路器

ZW10-12型戶外真空斷路器概述:

ZW10-12型戶外高壓真空斷路器，主要用于10KV架空線路作為出線、分段及用戶分界開關使用，斷路器由開關本體及智能控制裝置兩部分組成。在環網供電線路中斷路器作為分界開關使用，應配置雙側PT（一只可置開關本體）。選擇控制裝置可分別檢測兩側電壓，實現故障自動隔離及網絡重構功能。在環網供電或單向射線狀供電線路中，榮基斷路器作為出線開關時，配進線側PT（可內置PT），控制裝置，可作為出線保護開關或重合器使用。斷路器本體也可內置專用零序電流互感器，增加零序接地保護和報警功能，在單向射狀供電方式中作為分段開關，分支開關或用戶分界開關使用時，可選擇內置單PT或內置單側雙PT控制裝置，可實現故障自動隔離與故障定位功能。

ZW10-12型戶外真空斷路器特點:

1.采用永磁機構，該機構體積小，重量輕，結構簡單，運動部件少，可靠性高。

2.可根據使用場合不同靈活配置開關本體和控制器，實現各種不同保護要求。

3.裝置可實現手控，電控，紅外控，遙控等多種控制手段，并可開通GPRS無線通訊進行遠方監控。

4.開關本體可內置PT，PT各相均有保險，安裝方便，運行安全可靠。

5.開關本體可內置零序電流互感器，實現接地故障保護和報警功能。

戶外真空斷路器介紹:

1.真空斷路器技術標準真空斷路器在我國近十年來得到了蓬勃的發展，至今方興未艾。產品從過去的ZN1～ZN5幾個品種發展到現在數十多個型號、品種，額定電流達到5000A，開斷電流達到50kA的較好水平，并已發展到電壓達35kV等級。

2.80年代以前，真空斷路器處于發展的起步階段，技術上在不斷摸索，還不能制定技術標準，直到1985年后才制定相關的產品標準。

3.目前國內主要依據標準為：JP3855-96《3.6～40.5kV交流高壓真空斷路器通用技術條件》 DL403-91《10～35kV戶內高壓斷路器訂貨技術條件》這里需要說明：IEC標準中并無與我國JB3855相對應的專用標準，只是套用《IEC56交流高壓斷路器》。因此，我國真空斷路器的標準至少在下列幾個方面高于或嚴于IEC標準：

ZW10-12型戶外真空斷路器:

1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；
2、轉動方式采用專利技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；
3、不充油、不充氣、體積小、重量輕、無需檢修。
4、分斷電流大，無污染，無需檢修。
5、操縱既可電動，也可手動。

ZW10-12型戶外真空斷路器主要技術參數:
1額定參數

序號	項目			單位	參數
1	額定電壓			KV	12
2	額定電流			A	630
3	額定頻率			HZ	50
4	工頻耐受電壓			KV	42/48
5	雷電沖擊電壓（峰值）			KV	75/85
6	額定短路開斷電流			KA	6.3	12.5	16	20
7	額定短路關合電流(峰值)			KA	16	31.5	40	50
8	額定短時耐受電流			KA	6.3	12.5	16	20
9	額定峰值耐受電流			KA	16	31.5	40	50
10	額定操作順序				分—0.3S—合分—180S合分
11	額定短路電流開斷次數			次	30
12	機械壽命			次	10000
13	動觸頭允許磨損累計厚度			mm	3		4
14	額定操作電壓配CT型彈簧操動機構		合閘線圈	V	直流或交流220V
			分閘線圈
15	過流脫扣線圈額定工作電流			A	5
16	電流互感器一、二次電流比				100/5.200/5.300/5.400/5.630/5
17	儲能電機	客定電壓		V	直流或交流220V
		功率		W	≤200
18	重量			Kg	150

2機械參數

序號	項目	單位	參數
1	觸頭開距	mm	11±1
2	觸頭行程	mm	3±0.5
3	平均分閘速度	m/s	1±0.2
4	平均合閘速度	m/s	0.8±0.2
5	合閘彈跳時間	ms	≤3
6	三相分閘同期性	ms	≤2
7	三相合閘同期性	ms	≤3
8	合閘時間	ms	40-60
9	分閘時間	ms	30-50
10	每極主回路電阻	ms	≤200
11	相間中心距		220±1.5
12	合閘狀態觸頭彈簧長度	mm	25.5

3隔離開關技術數據

序號	項目	單位	數據
1	額定電壓	KV	12
2	額定電流	A	630
3	4s熱穩定電流(有效值)	KA	20
4	動穩定電流(峰值)	KA	50
5	1.2/50μs全波沖擊電壓(峰值)	KV	相對地75斷口85
6	1min工頻耐壓	KV	42
7	各相導電回路電阻	μΩ	≤60
8	合閘手動操作力矩	Nm	≤150
9	觸刀剛合位置偏斜	mm	≤2
10	導電部分對地絕緣距離	mm	≥160
11	斷口開距	mm	≥200

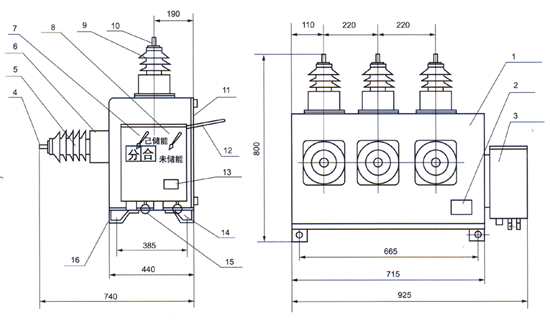

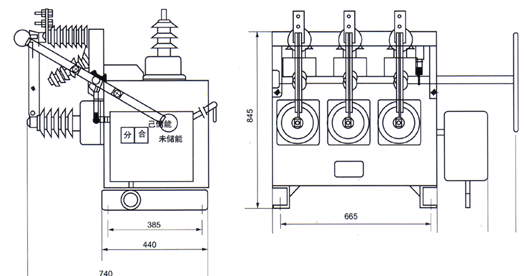

ZW10-12型戶外真空斷路器外形及安裝尺寸:

1、箱體   2、產品銘牌   3、操動機構   4、接線端字   5、絕緣子
6、電流互感器   7、分合指針   8、儲能指針   9、絕緣子   10、接線端子
11、后蓋板   12、手動儲能搖柄   13、手動機構銘牌   14、手動合閘拉環
15、手動合閘拉環   16、接地螺栓
