GW9-35 GW9-40.5戶外柱上35KV隔離開關

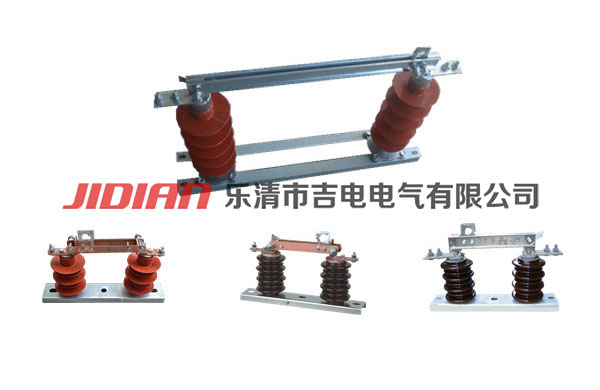

樂清市吉電電氣有限公司GW9-35高壓隔離開關系列:
(H)GW9-40.5(W) 系列戶外單極高壓交流隔離開關適用于三相交流50Hz、額定電壓35KV及以下高壓輸配電線路上，用以切斷和閉合無負載有電壓的單相或三相電路。
開關的額定電流有：400、630、1250和2000A。它們皆有底座支柱絕緣子，導電部分和機構部分組成。采用閘刀式結構合閘達到切斷和閉合線路。每相閘刀由兩片導電片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣操作機構可以進行合閘運動。閘刀有自鎖裝置。
GW9-35高壓隔離開關系列使用環境:
1安裝地點: 戶外
2環境溫度:最高+40℃,最低-40℃(abb-15)；******日溫差不超過25K
3海拔高度:普通型不超過2000m，高原型不超過4000m；
4風 速: 不超過34m/S(相當于700Pa)；
5覆冰厚度: 不超過10mm；
6地震烈度: 不超過8度；
7日光輻射: 1000W/m2
8安裝場所應無嚴重影響開頭絕緣和導電能力的氣體，蒸汽，化學性質沉積、鹽霧、灰塵垢污、及其他爆炸性、浸蝕介質；安裝場所應無頻繁的劇烈振動。
GW9-35高壓隔離開關系列執行標準:
GB 1985-2004 《交流高壓隔離開關和接地開關》
GB/T 11022-1999 《高壓開關設備和控制設備標準的共用技術要求》
GB/T 311.2-2002 《絕緣配合 第2部分：高壓輸變電設備的絕緣配合使用導則》
DL/T 486-2000 《交流高壓隔離開關和接地開關訂貨技術條件》
DL/T 593-2006 《高壓開關設備和控制設備標準的共用技術要求》

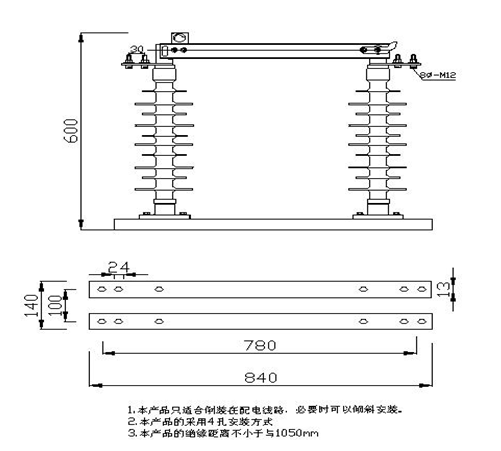

GW9-35高壓隔離開關系列外形安裝尺寸:
