FDM充氣柜3
六氟化流充氣開關型環網柜選用國產FLN36-12型開關：電動操作機構、手動操作機構、電動接地，手動 接地。

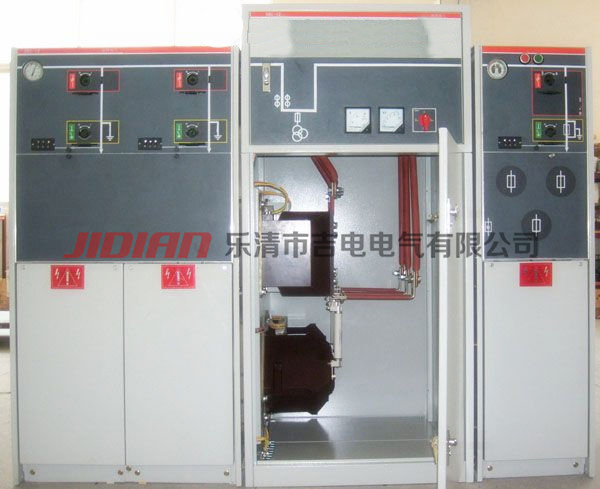

SF6全絕緣全密封緊湊型共箱式環網柜（簡稱共箱式環網柜）是新一代小尺寸模塊式開關設備具有單元型及共箱型等模塊化結構，每個模塊都具有其各自的功能，在一個SF6絕緣氣箱內最多可以配置6個模塊（單元）。當系統要求配置數大于6個單元時，要采用擴展母線的形式將柜子連接起來；每個SF6絕緣氣箱都可以在左右側任意擴展，根據不同的設計方案任意排列，實現不同的配置要求。
全絕緣全密封緊湊型共箱式環網柜的氣箱采用進口敷鋁鋅鋼板，利用先進的激光焊接技術焊接而成，充氣柜體的防護等級達到IP67.氣箱內充以SF6氣體，并經過同步抽真空、氦檢漏，確保氣箱的密封性。負荷開關、接地開關等開關活動部件及母線、熔斷器絕緣筒、真空滅弧室均密封在不銹鋼氣箱內。氣箱底部裝有防爆膜片，當開關出現異常而使氣箱內的氣壓超過一定數值時，能從下部防爆口卸壓，有效防止高壓氣體對人、電纜及變電站內其余設備的損害。
環網柜（Ring Main Uint）一般分為空氣絕緣和SF6絕緣兩種，用于分合負荷電流，開斷短路電流及變壓器空載電流，一定距離架空線路、電纜線路的充電電流，起控制和保護作用，是環網供電和終端供電的重要開關設備。柜體中，配空氣絕緣的負荷開關主要有產氣式、壓氣式、真空式，配SF6絕緣的負荷開關為SF6式，由于SF6氣體封閉在殼體內，它形成的隔斷斷口不可見。環網柜中的負荷開關，一般要求三工位，即切斷負荷，隔離電路、可行靠接地。產氣式、壓氣式和SF6式負荷開關易實現三工位，而真空滅弧室只能開斷，不能隔離，所以一般真空負荷環網開關柜在負荷開關前再加上一個隔離開關，以形成隔離斷口。
